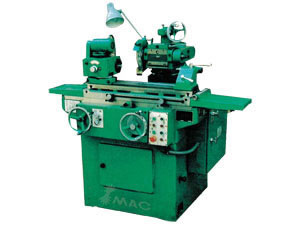

Rectifieuse polyvalente

Rectifieuse polyvalente

Rectifieuse polyvalente

Accessoires standard de la rectifieuse polyvalente
Réservoir de refroidissement
Meule à affûter 6 pièces
Broche porte meule interne
Broche porte meule externe
Tête de fraisage
Mandrin à 3 mors
Etau à multi direction
Volant de dressage (sans diamant)
Pliage sur matrice en V (2 pièces)
Banc d'équilibrage
Flasques pour les têtes de fraisage (3 pièces)
Equipement en extra
Volant de dressage pour la tête fraiseuse à droite
Fraise mère
Aspirateur
Table magnétique permanente
Meule de dressage universel

Fiche technique de la rectifieuse polyvalente :

Modèles Spécification 14101 14102
MTG20A MTG25
Diamètre autorisé au dessus de la table Longueur max de pièce à travailler Table de travail (L x l) Φ200mm Φ250mm
500mm 300/125mm
Dimension de la fraise Poids Φ200/500mm 10kg
Vitesse de broche porte fraise Pivotement 110, 200, 300rpm 60, 90, 120, 175, 235, 345rpm
+900
Course max de poupée porte meule Course verticale/ transversale de broche porte meule 200/200mm 250/200mm
2500rpm
Vitesse pour recul 280mm/min
Vitesse broche interneCourse longitudinale table (manuelle)Course transversale de la table Avance rapide de la table 13500rpm 500mm <7m/min +45-300
Puissance de moteur Dimension totale Dimension avec emballage Poids brut/net 2.905kw 1520x1133x1173mm 1820x1400x1630mm 1700/1285kg 3.105kw 1520x1220x1360mm 2000x1520x1630mm 1780/1380kg
Modèles antérieurs 2M9120A 2M9125

Précision de travail de la rectifieuse polyvalente

Ovalisation Externe Interne
0.0015mm 0.0025mm
Cylindricité 0.005mm
Rugosité de la surface Ra0.32µm Ra0.32µm
