Affûteuse universelle

Affûteuse universelle 14109

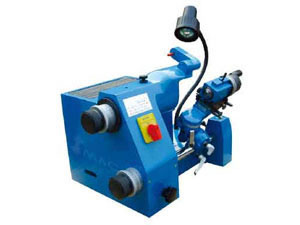

Modèle MCG-20A
Description de l'affûteuse universelle MCG-20A
MY-20A est une affûteuse conçue pour les fortes de gravure simple rainure. Il peut être utilisé pour affûter toutes les formes habituelles de forets et d'angles.

Fiche technique de l'affûteuse universelle MCG-20A

		14109
Noms		MCG-20A
Fraise	Diamètre	100mm
	Epaisseur	50mm
	Diamètre du trou	20mm
Vitesse de broche		5200rpm
Capacité		3-16mm
Course longitudinale de la tête de fraise		140mm
Course longitudinale ajustée de la tête de fraise		18mm
Ecart entre meules		6mm
Angle conique		0-180°
Angle conique négative		0-52°
Angle de dépouille		0-44°
Moteur	Puissance	0.30kw
	Vitesse	2810rpm
	Voltage	220V/110V
	Fréquence	50Hz
Poids brut		60kg
Dimension avec emballage (cm)		48 x 39 x 36.5cm
Accessoires standard	Meule diamant	1
	Courroie de transmission	1
	Touret	1
	Meule diamant 320#, 600#, 1200#	1
	Diamant 0.5 carat	1
	Pince (3.175,4,6mm)	3
	Lampe	1
	Loupe	1
Modèles antérieurs		MY-20A

Modèle MCG-30A/U2 (14110)
Description de l'affûteuse universelle MCG-30A/U2 (14110)
Cette machine est destinée à assurer un affûtage HSS et gravure à simple ou multiple rainure avec une fraise à angle négatif. La tête de fraise universelle est fournit avec 24 positions pour usinage à des angles particuliers, avec une possibilité de rotation de plus de 360 degré ou 100 Elle est équipée d'une configuration simplifiée pour usinage facile.

Données techniques de l'affûteuse universelle MCG-20A
Capacité max de collet 25mm
Rectification max 100mm
Angle conique 0°-180°
Angle de dépouille 0°-45° Angle négatif 0°-26°
Broche porte meule 5200r.p.m
Meule boisseau 100x50x20mm
Voltage de moteur110V 240V/60Hz
Poids net 45kg
Dimension totale de machine. 45 x 40 x 35cm
Dimension avec emballage 55 x 45 x 47cm

Accessoires standard de l'affûteuse universelle MCG-20A
Meule diamant 1pièce
Flasque de volant 1pièce
Tête de fraise PA80# (Ф20) 1pièce
Collets 4.6.8.10.12 5pièce
Courroie de transmission 1pièce Goupille d'arrêt 1pièce
Lampe1pièce
Touret 1pièce

Modèle MCG-40A (14112)
Description de l'affûteuse universelle MCG-40A (14112)
L'affûteuse MCG-40A est spécialement conçue pour un travail de haute précision et efficace, elle est destinée à affûter vos outils coupants par des meules que simplement à la main. En plus de surfaçage, elle peut affûter n'importe quel outil de coupe. Hautement efficace, économique et facile à manipuler, elle peut certainement résoudre tous les problèmes pour affûtage en améliorant votre productivité

Données techniques de l'affûteuse universelle MCG-40A (14112)
Capacité max de collet 18mm min 1.5mm
Tout angle de travail
Voltage de moteur 220V/3\280V
Vitesse de broche porte meule 5600r.p.m
Diamètre de meule 100mm
Dimension totale de machine. 380x400x330(mm) 40kg
Accessoires standard de l'affûteuse universelle MCG-40A (14112)
Meule diamant 1pièce
Loupe (5x) 1pièce
Collets 3 pièces
Touret 1pièce
Lampe1pièce
Courroie de transmission 1pièce
