Perceuse à colonne

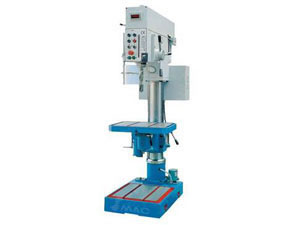

Perceuse à colonne VDM50

Caractéristiques standard de la perceuse à colonne
Certification ISO9001
Homologation par TUV pour CE
Principaux composants électriques approuvés par CE, CSA, UL
Système à engrainage (sauf VDM50)
System de commande par courroie (VDM50)
Avance automatique et taraudage (électromagnétique, à embrayage), réalisation sans appui manuel sur bouton
Vitesse de broche réglable en courant continu (variable de vitesses par VDM50)
Protection de surchauffe et coupure de courant
Système de refroidissement
Affichage numérique des vitesses et profondeur de perçage (VDM50, VDM50A)
Dispositif d'arrêt d'urgence
Cache perceuse
Dispositif de chargement et déchargement rapide
Moteur principal et course de la table de travail entraînés hydrauliquement (VDM50, VDM50A, VDM40)
Orientation de la broche à plus de 450 degré (VDM32A)
Modèle d'avance manuel et de taraudage V D M 3 0 , V D M 3 2 ,
Spécifications identiques pour VDM30A, VDM32A
Exemple de machine à multi broches de perçage (optionnel)
Boite électrique suivant la norme CE par TUV

Fiche technique de la perceuse à colonne :

		14909	14910	14911
MODELES		VDM50	VDM50A	VDM40
Perçage max		2"50mm	2"50mm	1.58"40mm
Capacité de tordage max		1.18" M30	1.18" M30	1.06" m27
Course max des broches		7.11"180mm	9.49"240mm	7.11"180mm
Distance entre broche et axe de colonne		14.23"360mm	14.23"360mm	14.23"360mm
Distance entre nez de broche et surface de table		18.4"460mm	18.4"460mm	18.4"460mm
Distance entre nez de broche et socle		47.43"1200mm	47.43"1200mm	47.43"1200mm
Course max de table		11.86"300mm	18.97"480mm	11.86"300mm
Pivotement de la table		＋450	＋450	＋450
Orientation de la boite de vitesse
Cône de broche (Morse)		MT4	MT4	MT4
Vitesses de broche		continu 48-1500	12 42-2050	12 42-2050
Plage des avances		4 0.003" -0.014" 0.08 -0.35	4 0.003" -0.014" 0.08 -0.35	4 0.004" -0.012" 0.1, 0.2 , 0.3
Dimension de la table		20"x15" 510 x 380mm	20"x15" 510 x 380mm	20"x15" 510 x 380mm
Dimension de socle		17"x17.3" 450 x 440	17"x17.3" 450 x 440	17"x17.3" 450 x 440
Diamètre de colonne		6.32" 160mm	6.32" 160mm	6.32" 160mm
Moteur AC triphasé (YD112M-4/2)	Puissance	3.2/4hp 2.4/3kw	2.9/3.7hp 2.2/2.8kw	2.9/3.7hp 2.2/2.8kw
	Vitesse	1440/2890	960/1450	960/1450
Pompe de refroidissement		6L/min	6L/min	6L/min
Modèles antérieurs		Z5050	Z5050A	Z5040

		14912	14913	14914
MODELES		VDM35A	VDM32A	VDM30A
Perçage max		1.38"35mm	1.26"32mm	1.18"30mm
Capacité de tordage max		0.95" m24	0.79" m20	0.79" m20
Course max des broches		7.9"200mm	6.32"160mm	5.34"135mm
Distance entre broche et axe de colonne		13.04"330mm	13.83"350mm	12.65"320mm
Distance entre nez de broche et surface de table		24.9"630mm	33.6"850mm	24.51"620mm
Distance entre nez de broche et socle		47.43"1200mm	55.34"1400mm	46.64"1180mm
Course max de table		20.55"520mm	21.74"550mm	21.74"550mm
Pivotement de la table		＋450	＋450	＋450
Orientation de la boite de vitesse			＋450
Cône de broche (Morse)		MT4	MT4	(MT4 MT3
Vitesses de broche		12 70-2600	12 72-2600	12 72-2600
Plage des avances		3 0.004" -0.012" 0.1, 0.2 , 0.3	3 0.004" -0.012" 0.1, 0.2 , 0.3	3 0.004" -0.012" 0.1, 0.2 , 0.3
Dimension de la table		18"x15" 450 x 390mm	20"x18" 500 x 450mm	20"x18" 500 x 450mm
Dimension de socle		16"x15.6" 405 x 395	14.6"x14.2" 370 x 360	16"x15.6" 405 x 395
Diamètre de colonne		5.53" 140mm	4.74" 120mm	4.74" 120mm
Moteur AC triphasé (YD112M-4/2)	Puissance	2/2.9hp 1.5/2.2kw	1.3/2hp 1/1.5kw	1.3/2hp 1/1.5kw
	Vitesse	960/1450	960/1450	960/1450
Pompe de refroidissement		6L/min	6L/min	6L/min
Modèles antérieurs		Z5035A	Z5032A	Z5030A
