Perceuse à colonne

Perceuse à colonne  (VDM3C)

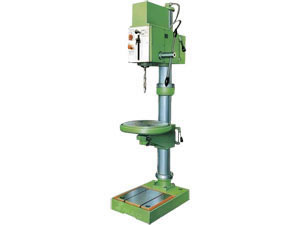

Perceuse à colonne VDM3C

Accessoires de la perceuse à colonne
Mandrin de perçage
Tige de mandrin
Foret à queue conique
Cale pour foret à queue conique
Vis pour fixation de la fondation

Fiche technique de la perceuse à colonne :

14905 14901 14902 14908 14903 14904
Modèlespécifications VDM3C VDm25VDm25A VDM30AX VDM30X VDM32X VDM35X VDM40X
Capacité de tordage max mm 25mm (1") 31.5mm (1.24") 32mm 35mm (1.38") 40mm (1.57")
Capacité de tordage max - m20 (0.79") m24 (0.94") m27 (1.06")
Distance entre broche et la colonne 240mm 240mm 315mm 280mm 350mm 350mm
Distance entre nez de broche et surface de la table 830mm 830mm 685mm 760mm 640mm 635mm
Distance entre nez de broche et socle 1100mm 1200mm 1195mm 1270mm 1230mm 1225mm
Course max de broche 110mm 135mm 135mm 140mm 160mm 180mm
Ajustement max de la table 600mm 480mm 580mm 460mm 600mm 450mm
Pivotement de la table, lunette et broche ±450
Surface de travail sur la table Φ340 445x345 or Φ270 430x380 460x400 470x470 470x470
Cône de broche (Morse) No.3 No.4
Nombre de vitesse de broche 8 12
Vitesse de broche (rpm) 116-1428 80-2800 64-2280 50-1800
Nombre de vitesse 3 3 3 3 4
Avances (mm/r) 0.12, 0.20, 0.32 0.1,0.2,0.3,0.4
Moteur Power (KW) 0.85/1.1 1.5/2.2 2/2.4
Voltage (V) 220, 380, 400, 420, 440v
Speed (rpm) 960/1440rpm 1430/2860
Dimensions hors tout (LxlxH) 48x64
x175
80x51
x178
91x51.5
x180
103x60
x195
108x60
x95
103x60
x195
Poids net/ brut (kg) 260/310 325/450 380/495 580/750 560/680 580/750
Emballage (LxlxH) (mm) 76x62
x186
88x64
x192
99x64
x202
95x64
x202
113.5x
68.5x217
113.5x
68.5x217
Chargement 20C (pièces) 18 20 16
Modèles antérieurs H5-3C (ZQSX5025) ZQSX5025A Z5030A Z5030 ZQW5032 ZQ5035 ZQ5040A
