Fraiseuse verticale à console

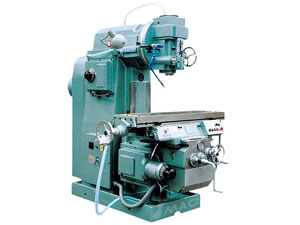

Fraiseuse verticale à console VM5032A

Caractéristiques principales et domaine d'application de la fraiseuse verticale à console
Fraiseuse verticale à console mobile est favorable pour usinage de surface de fer plat (surface inclinée, surface angulaire…), travail de rainure en utilisant des molettes de coupe appropriées au façonnage.
Avec une tête universelle autoindexable, elle peut améliorer la précision de travail. La tête verticale peut s'incliner de ±45°. Tous mouvements de la table peuvent être à la fois effectués manuellement ou électriquement. La table de travail et les glissières de banc sont solidement trempées et d'une bonne précision.

Fiche technique de la fraiseuse verticale à console:

		13107	13107-1
Modèle		VM5032A	VM5032 x 16
Dimension table	mm	320 x 1320	360 x 1600
Dimension rainures (N x W x D)	mm	3 x 18 x 80	3 x 18 x 80
Course longitudinale X	mm	800/780	1020/1000
Course transversale Y	mm	300/780	300/280
Course vertical Z	mm	410/400	410/400
Nombre de vitesses		18	18
Plage des avances : Longitudinale X	mm/min	15-750	15-750
Transversale Y	mm/min	15-750	15-750
Verticale Z	mm/min	5.7-280	5.7-280
Plage des avances rapides : Longitudinale X	mm/min	2250	2250
Transversale Y	mm/min	2250	2250
Verticale Z	mm/min	844	844
Inclinaison tête verticale		±45°	±45°
Course fourreau	mm	75	75
Distance entre broche principale et colonne	mm	380	380
Distance entre broche et table	mm	60	60
Cône de broche		50% 7:24	7:24 50#
Diamètre arbre		Ø32 Ø50	Ø32 Ø50
Nombre de vitesses		18	18
Plage de vitesses de broche	r/min	30-1500	30-1500
Moteur principal	KW	7.5	7.5
Moteur avance	KW	1.5	1.5
Pompe à refroidissement	KW	0.12	0.12
Dimension totale (L x W x H)	mm	2030 x 1707 x 2096	2030 x 1707 x 2096
Dimension avec emballage	mm	2240 x 1790 x 2320	2240 x 2180 x 2320
Poids net	Kg	3200	3250
Modèle antérieur		X5032A	X5032 x 16
