Fraiseuse verticale à console

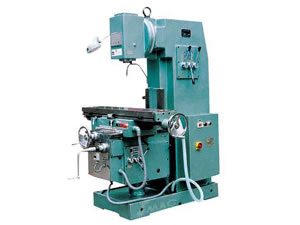

Fraiseuse verticale à console VM5025B

Accessoire standard de la fraiseuse verticale à console
Arbre Φ22 Φ27mm
Mandrin fraisage No.2:No.3
Douille de guidage Φ5 Φ14
Mandrin à pince
Clé de serrage
Boulons d'ancrage
Seringue à huile

Accessoires optionnels de la fraiseuse verticale à console
Tête universelle 125mm 1set
Table rotative Φ320
Vis mère 160mm
Fraisage combiné Φ80 Φ100 Φ125
Porte outil d'alésage Φ4-Φ160
Unité de redressage 6pcs
Outils de redressage P621000

Fiche technique de la fraiseuse verticale à console :

	13103	13111	13104	13104-1
Modèle	VM5025B	VM5030B	VM5030A	VM5030A/L
Surface table	250 x 1100 mm	300 x 1100 mm	300 x 1150 mm	300 x 1500 mm
Nombre de rainures	3		3
Largeur de rainures	14mm		18mm
Distance entre rainures	63mm		70mm
Course longitudinale max	720mm		680mm	780mm
Course transversale max	280mm		235mm
Course verticale max	410mm		400mm
Nez de broche	Standard taper 7:24 ISO40		Standard taper 7:24 No.40
Nombre de vitesses	12 vitesses		12 vitesses
Plage de vitesses de broche	35-1600rpm		35-1600rpm
Nombre des avances	12 pas		14 pas
Avances rapides longitudinales, transversales, Verticales	12-560mm/min 5-226mm/min		12-720mm/min 4-240mm/min
Plage des courses longitudinales, transversales ; verticales	1780mm/min 720mm/min		2100mm/min 700mm/min
Moteur principal	3kw 1400rpm		4kw 1400rpm
Moteur avance	0.75kw 1380rpm		0.75kw 1380rpm
Pompe à refroidissement	0.12kw 2500rpm		40kw 2500rpm
Poids net	1550kg		2200kg
Poids brut	1800kg		3000kg
Dimensions hors tout (L x l x H)	1670 x 1350 x 1800mm		1740 x 1485 x 1870mm
Dimension avec emballage	1540 x 1540 x 2160mm
Modèle antérieur	X5025B	X5030B	X5030A	X5030A/L
