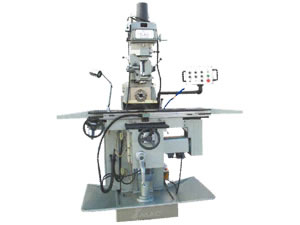

Fraiseuse verticale et horizontale

Fraiseuse verticale et horizontale

Caractéristiques de la fraiseuse verticale et horizontale
Un banc super large et glissière de guidage unique en acier spécial trempé de haute résistance.
La glissière de chariot est d'entraînement sans jeu et sans usure.
Cette fraiseuse à tourelle avec broche verticale et horizontale est dotée d'une boite d'engrenage trempée offrant une bonne capacité d'usinage de métaux lourds

Accessoires standard de la fraiseuse verticale et horizontale
Armoire électrique avec panneau de contrôle orientable.
Pompe électrique de lubrification
Dispositif d'éclairage
Règle directrice
Consoles mobiles
Dispositif de protection en plastique pour éclaboussure du système de refroidissement
Vis de calage de tour
Récepteur d'huile

Fiche technique de la fraiseuse verticale et horizontale

			13119	13120		13121
Modèle		Unit	TMN6330H	TM6330H		TMS6330H
Dimension table		mm	300 x 1300	300 x 1300	300 x 1500	300 x 1370	300 x 1500
Course longitudinale table (manuel)		mm	845	845	1000	880	1000
Course transversale table (manuel)		mm	385	385	385	380	380
Course verticale console (manuel)		mm	435
Vitesse avance longitudinale		mm/min	0-3500 Servomoteur	-
Vitesse avance transversale		mm/min		-
Vitesse rapide console		mm/min	900
	Puissance du moteur	HP	5HP			3HP/OPT.5HD
	Vitesse	rpm	(Standard: 16 pas): 50HZ: 65-4500/HZ: 80-5440(Optionnel: variable speed): 65-3750
	Cône		ISO40			standard:R8/OPT.ISO40
Broche verticale	Course fourreau	mm	127
	Vitesse fourreau	mm/rev	0.04/0.08/0.15
	Pivotement		(Gauche/droite) 90°
	Distance entre broche et table	mm	115-545
	Puissance du moteur	HP	5HP
	Vitesse	rpm	50HZ: 45/80/165/260/500/980 60HZ: 55/100/200/315/600/1180
Broche horizontale	Cône		ISO40
	Distance entre broche et table	mm	-20-410
	Distance entre broche et fourreau	mm	183
Course de fourreau		mm	480
Tête rotative			360°
Poids net		kg	1900	1900	1950	1680	1730
Dimension avec emballage (L x l x H)		cm	180 x 150 x 220	180 x 150 x 220	180 x 150 x 220	180 x 160 x 220	180 x 180 x 220
Modèle antérieur			XN6330H	X6330H		XS6330H
