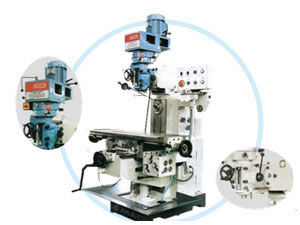

Fraiseuse H/V trois axes

Fraiseuse H/V trois axes
Fiche technique de la fraiseuse H/V trois axes

		13118	15303-7	15303-11	15303-6
Modèle		HVM6328	HVML6332C	HVML6336/HVML6336G	HVML6332B
Cône de broche		ISO30	ISO40	ISO40 (V) ISO50(H)	7:24 ISO40
Distance entre broche verticale et table		140-500	200-600mm	135-485mm	150-500mm
Distance entre broche horizontale et table		0-360mm	0-350mm	0-380mm	0-300mm
Vitesses de broche		16pas 66-4540rpm (vertical)	16pas 66-4540rpm (vertical)	16pas 66-4540rpm (vertical)	16pas 66-4540rpm ( vertical)
		12pas 40-1300rpm (horizontal)	12pas 60-1350rpm (horizontal)	12pas 60-1800rpm (horizontal)	12pas 60-1350rpm (horizontal)
Course fourreau		127mm	150mm	150mm	150mm
Dimension table		1120 x 280mm	1250 x 320mm	1250 x 360mm	1250 x 320mm
Course de la table	Longitudinale	600mm	800mm	1000mm	600mm
	Transversale	240mm	300mm	320mm	300mm
	Verticale	360mm	300mm	380mm	350mm
Distance entre axe broche et bras		170mm	190mm	230mm	190mm
Courses longitudinales, transversales		(8pas) 12-370mm /min	(8pas) 15-370mm /min	(8pas) 15-370mm /min	(8pas) 22-55mm /min
		(vitesse 540mm/min)	(vitesse 540mm/min)	(vitesse 540mm/min)	(vitesse 810mm/min)
Vitesse broche axe Z		-	560mm/min	590mm/min	560mm/min
Rainure en T (Identification -largeur -distance)		3-14-63	3-14-70	3-18-90	3-14-70
Moteur principal		2.2W (V/H)	3.7Kw (vertical)	3.7Kw (vertical)	3.7Kw (vertical)
			2.2Kw (horizontal)	4Kw (horizontal)	2.2Kw (horizontal)
Moteur avance rapide (X, Y)		370W	750W	1100W	750W
Moteur avance rapide (Z)		-	1100W	900W	750W
Dimension totale		1660 x 1340 x 2130mm	1820 x 1520 x 2270mm	2220 x 1790 x 2860mm	1700 x 1520 x 2260 mm
Poids net/brut (Kg)		1250/1350kg	1770/1900kg	2340/2500kg	1550/1650kg
Modèle antérieur		X6328	XL6332C	XL6336/XL6336G	XL6332B
