Fraiseuse à tourelle

Fraiseuse à tourelle TM6323A

Accessoires standard de la fraiseuse à tourelle
Règle directrice; kit outillages, pompe à huile; boite électrique, dispositif d'éclairage

Accessoires optionnels de la fraiseuse à tourelle

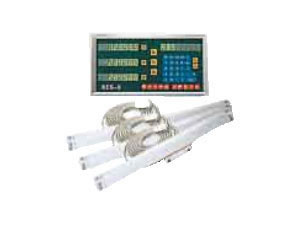

DRO ES-8 (950x400x400)
Etau de machine
Kit de serrage universel
Récepteur d'huile
Mandrins NT30. NT40 et pinces de serrage
Mandrin à pince R8
Unité d'alimentation automatique
Fraise convexe
Dispositif de refroidissement

Fiche technique de la fraiseuse à tourelle

		13112	13112-1	13113-1	13113-1	13113-2	13113-5
Modèle		TM6323A	TM6323B	TM6325	TM6325A	TM6323B	TMU6325
Dimension table		230x1067(9"x42")		254x1270 (10"x50")			250x1270 (10"x50")
		230x1246(9"x49")		254x1370 (10"x54")
Course longitudinale		650		850			770
		840		950
Course transversale		305		420	400		420
Course verticale		400		420			400
Identification et taille rainure en T		3 x 16
Course fourreau		312		470
Distance max entre broche et table (mm)		0-415		0-405
Cône de broche		(Standard): R8 (Optionnel): ISO 30/ISO 40
vitesses de broche		(standard): (variable) 50Hz 65-4500 60Hz: 80-5440
		(optionnel): (variable) 65-4500					(optionnel): (variable) 65-3750
Moteur broche		2.25Kw/3HP
Pivotement de la tête		90°
Inclinaison de la tête		45°	45°	45°	45°	45°	45°
Dimension avec emballage	Une fraiseuse	1400x1476x2030		1516x1550x2080
	Deux fraiseuses	1450x1570x2080		1650x1790x2170
	Trois fraiseuses	1450x2180x2080		1650x2285x2235
Poids (kg)		1100	1160	1550	1380	1420	1650
Modèle antérieur		X6323A	X6323B	X6325	X6325A	X6323B	XU6325

		13113-3	13113-4	13114	13114-1	13116	13116-1	13117
Modèle		TM6325C	TM6325D	TM6330	TM6330A	TM6333	TM6333A	TM1150AB
Dimension table		254x1270 (10"x50")		305x1370 (12"x54")		330x1370 (13"x54")		280x1270 (11"x50")
		254x1370 (10"x54")		305x1500 (12"x60")		330x1500 (13"x54")
Course longitudinale		850		870		840		781 (31")
		950		1000		1000
Course transversale		420		380		368		405(16")
Course verticale		420		430		450		405(16")
Identification et taille rainure en T		3 x 16
Course fourreau		470		500
Distance max entre broche et table (mm)		0-405		0-350		0-450
Cône de broche		(Standard): ISO 40						V:ISO40
								H:ISO40
Course de broche		127
vitesses de broche		(standard): (variable) 50Hz 65-4500 60Hz: 80-5440						50Hz 60-4200
		(optionnel): (variable) 65-3750						65-4660
								16steps
Vitesse avance automatique		0.04 (0.0015"/0.08 (0.003")/0.15(0.006") mm/rev
Moteur broche		2.25Kw/5HP		2.25Kw/5HP				2.25Kw/5HP
Pivotement de la tête		90°
Inclinaison de la tête		FIX	45°	45°	FIX	45°	FIX
Dimension avec emballage	Une fraise use	1516x1550 x2080		1566x1650 x2080		1800x2016 x2180		170x170 x210
	Deux fraise uses	1650x1790 x2170		1720x1800 x2175		1800x2200 x2180		182x185 x250
	Trois fraise uses	1650x2285x2235
Poids (kg)		1590	1590	1700	1750	2300	2350	1600
Modèle antérieur		X6325C	X6325D	X6330	X6330A	X6333	X6333A	X1150AB
