Etau de machine spécial

Etau de machine hydraulique
La distance d'ouverture de mâchoire de cette unité est disponible en 3 gammes. Le stock de coulissement peut être coulissé et fixé avec une broche de verrouillage dans une position sélectionnée selon les dimensions du travail pour être monté sur la table. Selon le tableau, la durée requise pour la préparation et la fixation appropriée est minimisée.

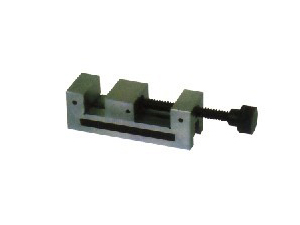

Etau de machine de précision
Composé d'acier d'alliage de qualité, la dureté de la surface de fonctionnement du l'étau de machine spécial atteint HRC58-62.
Parallélisme 0.005mm/100mm perpendicularité 0.005mm.
Fixation rapide et facilité d'opération.
Utilisé pour la mesure précise et le broyage de précision, machine EDM et de découpe de câble.
Une précision élevée est garantie dans toutes positions.

L'étau de forage à prise rapide
Caractéristiques:
Idéal pour des utilisations pour presse de forage et autres machines-outils.
Une simple poussée ou traction du bouton de barre de centrage règle la mâchoire en position. La plaque de mâchoire en retrait maintient la pièce de fabrication à niveau.
Une presse pratique sur le levier de verrouillage envoie la mâchoire sur la fixation de la pièce de fabrication fermement.
Une pression sur le levier de verrouillage active le vilebrequin excentrique qui incline la bague de verrouillage. Par conséquent, il saisit la circonférence entière de la barre de centrage, déplacement avec force la mâchoire en avant contre la pièce de fabrication. La barre de centrage et le mécanisme de verrouillage sont trempés et usinés pour une action sans problèmes et une longue durée de vie
Les côtés de mâchoires sont usinés perpendiculairement à la mâchoire intégrée pour l'usinage des côtés supérieurs et latéraux sans réinitialiser le travail.

Etau de machine deux pièces
Cet étau de machine est conçu pour manipuler des pièces de fabrication extra longues. Il permet l'utilisation de la longueur complète de la table d'usinage.
Le corps est composé d'un coulage de qualité élevée.
Les plaques de mâchoires sont trempées et usinées avec précision.
Les rainures de clavette permettent un réglage de précision.

L'angle de soudure de l'étau
Les pivots de broches plates en cuivre permettent à la mâchoire amovible de saisir les pièces à 90 degrés en toute sécurité.
Les trous oblongs sont fournis dans la base pour un montage de banc de travail pratique.
Pour plus de précision, les surfaces de travail incluant une base sont usinées.
La zone de fonctionnement des parties supérieures et intérieures de pièces fixées composées de fonte de qualité élevée.
L'étau de platine qui tient la pièce de fabrication à 90 degrés pour le soudage.
Il dispose d'une barre coulissante pour régler le fonctionnement dans une position appropriée.
Les extrémités d'étau sont usinées afin qu'il puisse être utilisé verticalement ou horizontalement.
Pour des utilisations de fraiseuse ou de presse de fraisage.

Numéro de modèle	Largeur de mâchoire	Epaisseur de mâchoire	Ouverture se mâchoire	Force de fixation	Poids
Puissance hydraulique 33000	100	36	170	2600kg	Plaque: 16kg avec base de pivotement: 22kg
33001	125	46	220	3500kg	Plaque: 32kg avec base de pivotement: 42kg
33002	155	53.5	305	4600kg	Plaque: 58kg avec base de pivotement: 75kg
33003	200	62	305	7200kg	Plaque: 96kg avec base de pivotement: 125kg
Trois angle universels 33019	82	32	90		17kg
33020	106	38	106		34kg
33021	135	40	145		46kg
33022	100	41	100		19.5kg
33023	128	45	130		29.5kg
33024	160	50	152		49kg
Presse de forage à prise rapide 33048	76		76		3.3kg
33049	102		116		6.3kg
33050	153		157		13.2kg
33051	203		210		21kg
33052	80		78		5kg
33053	106		124		8kg
2-Pièces 33054	160	56	70		18kg
33055	204	63	85		27kg
33056	75	35	67		7kg
33057	100	45	90		11kg
33058	125	55	120		22kg
33059	62	58	0~5		6kg
33060	85	85	0~7		12kg
33061	120	95	0~10		21kg
Angle de la soudeuse 33062	85	35			7kg
33063	100	61.5			11kg
33064	100			1000kg	20kg
