Etau de machine standard

QM
Caractéristiques
Conception spéciale pour une fixation aisée.
Le vilebrequin amovible permet d'accélérer la fixation.
Plaques de mâchoire et vis mère trempées
Rainures de guidage trempées parallèle à la surface plane: 0.005/100mm.
Plaques de mâchoire perpendiculaires à la rainure de guidage: 0.015/100mm.
Usinage de précision pour une utilisation horizontale et verticale.
Pour l'utilisation de machines NC/CNC.
La planéité de tous les côtés atteint 0,001 pouce.
Précision des deux côtés, carré jusqu'à 0,0004 pouce et parallèles l'une à l'autre 0,0008.
Peut être monté latéralement ou sur la base.

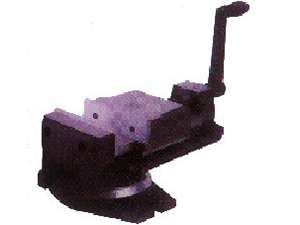

Type K
Avec base pivotante
Corps, mâchoires amovibles et base de pivot avec un coulage de qualité élevée.
Mâchoire composée d'aciers à outil usiné et trempé.
Destiné à un usinage lourd et une précision conservée.
Utilisée dans le fraisage, le profilage et le fraisage.
Construction stable pour des travaux lourds.
Vis à filetage trapézoïdal entièrement couvert
Précision d'usinage.

QB
Il est composé de fonte de qualité élevée.
La précision de l'étau (parallélisme et perpendicularité) est de 0.025mm/100mm.
Il est largement utilisé dans le fraisage et le forage pour le traitement de plusieurs types de rainures, trous et faces.

Modèle	Largeur de mâchoire mm	Hauteur de mâchoire mm	Ouverture de mâchoire mm	Dimensions mm3	Poids kg
33004	105	34	110	Hauteur de base 34.5	24
33005	130	97	120	Hauteur de base 34.5	34
33006	154	112.5	160	Hauteur de base 41.5	45
33007	154	112.5	190	Hauteur de base 41.5	40
33008	200	140	218	Hauteur de base 41.5	85
33009	100	32	100	370*165*150	9.5
33010	160	45	200	480*200*210	25
33011	103	36	70		10
33012	132	36	85		16
33013	155	44	114		27
33014	203	60	159		60
33015	100	45	80	320*160*120	17
33016	125	50	100	350*180*130	22
33017	152	51	152	406*232*152	34
33018	200	68	160	480*270*180	64
33067	136	36	170	430*200*190	17
33068	160	51	180	430*200*220	23
33069	200	64	220	500*250*230	41
33070	250	64	280	620*350*270	73
33071	320	81	360	730*390*260	115
33072	152	52	320		58
33073	200	63	350		80
33074	320	81	390		100
33075	400	85	430		159
