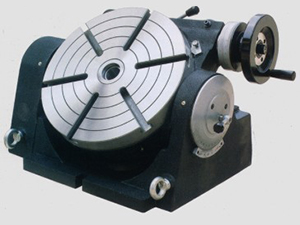

Plateau diviseur inclinable 315

Le plateau diviseur inclinable 315 est un des principaux accessoires pour le fraisage, l'alésage et le fraisage de machines. Il peut être utilisé pour l'usinage, le trou oblique ou la surface et le trou d'angle composé dans un réglage. De plus, il est adéquat pour une utilisation dans une position verticale afin d'effectuer un travail de centrage avec une contre poupée.

Ce plateau diviseur inclinable 315 peut être incliné dans une position 09-90 et verrouillé.

Une bride pour la connexion à un mandrin à serrage concentrique est spécialement fournie et est emballée indépendamment. Pour des commandes spéciales, les plaques de division accessoires permettent à l'opérateur de diviser efficacement les 360 degrés de surface de fixation en divisions de 2 à 66 et toutes divisibles en 2,3 et 5 de 67 à 132.

Article	31515	31516	31517	31518
Diamètre de table mm	Φ160	Φ250	Φ320	Φ400
Cône Morse de trou de centre	2#	3#	4#	4#
Diamètre de trou de centre mm	Φ25X6	Φ30X6	Φ40X10	Φ40X10
Largeur de l'entrée en T mm	10	12	14	14
Angle adjacent de l'entrée en T de la table	90°	60°	60°	60°
Largeur de la clé de localisation mm	12	14	18	18
Module de la roue sans fin	1.5	2	2.5	3.5
Rapport de transmission de roue sans fin	1:90	1:90	1:90	1:90
Inclinaison de la table	360°	360°	360°	360°
Angle d'inclinaison	0°~90°	0°~90°	0°~90°	0°~90°
Affichage du volant	1´´	1´´	1´´	1´´
Valeur minimum de vernier	10´´	10´´	10´´	10´´
Roulement maximum (avec table horizontale)kg	100	200	250	300
Roulement maximum (avec table verticale)kg	50	100	125	150
