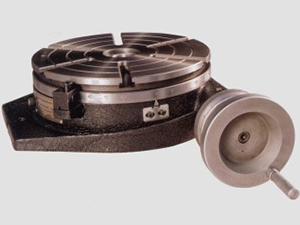

Mini plateau diviseur

Le mini plateau diviseur horizontal et vertical est un des principaux accessoires d'une fraiseuse domestique. Elle est utilisée pour l'alésage d'indexage, le fraisage, la découpe de cercle, le lamage, l'alésage de trou et d'autres. Sur la fraiseuse, le plateau diviseur verticale avec la contre poupée fonctionne ensemble, elle peut être complexe pour l'alésage et le fraisage d'indexage de cercle.

Article	3´´	4´´	5´´
Diamètre de plateau mm	Φ76.2	Φ110	Φ127
Cône Morse de trou de centre	MT2	MT2	MT2
Hauteur du centre du montage vertical mm	59	81.5	90
Largeur de l'entrée en T mm	8	12	12
Angle adjacent de l'entrée en T de la table	90°	120°	120°
Largeur de la clé de localisation mm	12	12	12
Module de la roue sans fin	1	1	1
Rapport de transmission de roue sans fin	1:36	1:72	1:72
Inclinaison de la table	360°	360°	360°
Angle de rotation avec une révolution de goujure	10°	5°	5°
Roulement maximum (avec table horizontale) kg	100	150	200
Roulement maximum (avec table verticale) kg	50	75	100
