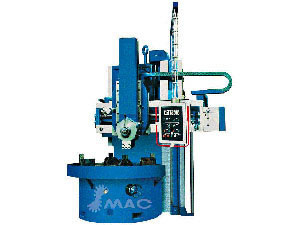

Tour vertical mono colonne

Tour vertical mono colonne

Description du tour vertical mono colonne
Cette série de machine-outil est favorable pour usinage du pourtour ou alésage da la partie intérieure de pièces cylindriques et coniques. Elle peut biseauter le rebord ou dresser les deux faces d'une pièce. Elle permet aussi un travail de fraisage d'une rainure et de filetage.
Le plateau de broche et glissière de banc sont trempés et rectifiés avec précision (CA5116E, CA5120E). La broche principale est équipée de deux rangés de palier à roulement de type NN30 pour améliorer la précision rotative du plateau de broche.
Le chariot transversal fonctionne avec une tourelle pentagonale et le chariot latéral avec une tourelle carrée.
Les deux chariots sont motivés par un moteur hydraulique.
Le chariot transversal (machines CA518E-CA5112E) est doté d'un palier a roulement pour les mouvements verticaux et horizontaux.
Pour un taux de réalisation rentable, les équipements électriques sont informatisés. Les autres accessoires tels que chariot latéral, tête de broche de fraisage ou de perçage, système d'arrosage pour le refroidissement, affichage numérique… sont disponibles sur commande.

Caractéristiques du tour vertical mono colonne
Le plateau de broche est rectifié avec une excellente précision (diamètre 1.6 mètre).
Chariot transversal est équipé d'une vis mère pour les entraînements horizontal et vertical.
Pignon de tourelle pentagonale avec un serrage rigide et fiable.
Boite d'avance et de vitesse lubrifiée par bain d'huile.

Fiche technique du tour vertical mono colonne

		13001	13002	13003	13004	13005
Spécifications	Modèle Unité	VL518E x 8/2	VL5110E x 8/3	VL5112E x H/5	VL5116E x H/W	VL5120E x H/W
Diamètre max de tournage	mm	800	1000	1250	1600	2000
Diamètre plateau de broche	mm	720	900	1010	1400	1800
Hauteur max pièce à travailler	dm	8	8	10/12.5/14		12.5/16
Poids max pièce à travailler	t	2	3	5	5/8	8/12
Coupe max. chariot droit de traverse	KN	20			25
Coupe max. chariot gauche de traverse	KN	15		20
Max couple de serrage du plateau	KN . m	10	12.5	17.5	25	32
Plage de vitesses de plateau de broche (16Spas)	r/min	10-315	8-250	6.3-200	5-160	2.5-125
Plage de vitesse des avances (12Spas)	mm/min	0.8-86
Course du piston plongeur chariot transversal	mm	570	670	700	915	1050
Course longitudinal chariot transversal	mm	650			800
Course du piston plongeur chariot latéral	mm	500				630
Course vertical de chariot lateral	mm	810	810	970	980	1180
Commande rapide de tourelle	mm/min	1800
Poids de tourelle	mm	40
Puissance du moteur principal	KW	22			30	37
Dimension totale de la machine (L x W x H)	cm	208 x 282 x 272	219 x 2891 x 351	236 x 247x 348	2083 x 287 x 387	321 x 405 x 420
Poids approximatif de la machine	t	6.8	7.1	8.3/8.6/8.9	12.6/13.8/14.1	17.5/17.8
Modèles antérieurs		CA518E x 8/2	CA5110E x 8/3	CA5112E x H/5	CA5116E x H/W	CA5120E x H/W
