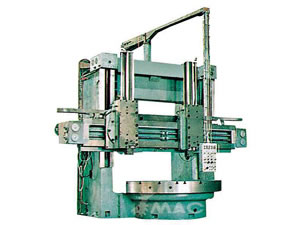

Tour vertical double colonne
Tour vertical double colonne
Description du tour vertical double colonne
Cette série de machine fonctionne avec un moteur hydraulique. Elle est favorable pour usinage du pourtour ou alésage da la partie intérieure de pièces cylindriques et coniques. Elle peut biseauter le rebord ou dresser les deux faces d'une pièce.
L'axe principal est motivée par des moteurs de types D.C ou A.C et adopte des glissières de banc C5225E, trempées et rectifiées.
Le système d'avance (Φ6.3-Φ8m) est aussi équipé de moteur A.C. ou D.C.
Les autres accessoires tels que chariot latéral, tête de broche de fraisage ou de perçage, système d'arrosage pour le refroidissement, affichage numérique… sont disponibles sur commande.
Le dispositif pour avance longitudinale automatique peut être installée. Le tour est également capable de forer des trous grâce à un mandrin porte-foret qu'on installe sur la contre-pointe.
Fiche technique du tour vertical double colonne :
13006 | 13007 | 13008 | 13009 | 13010 | 13011 | 13012 | |||||
Spécifi cations |
Model Unité | VL52 25E x H/W |
VL52 31E x H/W |
VL52 35E x H/W |
VL5240E x H/W |
VL5250E x H/W |
VL5263E x H/W |
VL5280E x H/W | |||
Diamètre max de tournage |
mm | 2500 | 3150 | 3500 | 4000 | 5000 | 6300 | 8000 | |||
Diamètre plateau de broche | mm | 2000 /2250 |
2250 2500 | 2830 | 3150 | 3600 | 4000/4500 | 5700/7100 | |||
Hauteur max pièce à travai ller |
dm | 16/20 | 15/20 | 20/ 25 |
31.5 /25 |
31.5 /25 |
29 /38 |
40 /50 |
|||
Poids max pièce à travai ller |
t | 10/12/20 | 32/40 | 50/63 | 50/63/80 | 125/160 | |||||
Coupe max. chariot droit de traverse |
KN | 35 | 50 | 63 | 80 | ||||||
Coupe max. chariot gauche de traverse |
KN | 30 | 40 | 50 | 63 | ||||||
Max couple de serrage du plateau |
KN. m | 63 | 80 | 160 | 315 | ||||||
Plage de vitesses de plateau de broche | r/min | AC: 2-63 (16pas) |
AC: 1-50/ 1.25-63(16pas) DC: 0.56-56 (progressif) |
DC: 0.42-42 | DC: 0.34-34 | DC: 0.25-25 | |||||
Plage de vitesse des avances |
mm/min | 0.25-90 (18pas) |
0.1-2000 (pas) |
0.05-200 (progressif) |
0.08-200 (progressif) |
||||||
Chariot de tourelle droite |
mm | 1000 | 1250 | 1600/2000 | 2500 | ||||||
Chariot de tourelle gauche |
mm | 1000 | 1250 | 1600/2000 | 2500 | ||||||
Comm ande rapide de tourelle |
mm/min | 1560 | 2000 | 2500 | 2400 | ||||||
Poids de tourelle |
mm | 40 | 40 | 50 | 80 | ||||||
Puiss ance du moteur principal |
KW | AC: 55 | AC: 50 DC: 75 | DC: 75 | DC: 110 | ||||||
Dimen sion totale (L x W x H) |
cm | 504 x440 x435 /485 |
584 x504 x435 /670 |
696 x440 x615 /670 |
752 x639 x615 /670 |
831 x566 x615 /670 |
940 x655 x810 /995 |
1001 x686 x870 /995 |
1131 x752 x870 /996 |
1560 x816 x1260 /1360 |
1730 x 901 x1260 /1360 |
Poids approxi matif de la machine |
t | 32 /33 |
36 /37 |
50 /51 |
52 /53 |
58 /59 |
117 /119 |
128 /130 /132 |
148 /150 /152 |
250 /255 |
300 /305 |
Modè les antéri eurs |
C52 25E x H/W |
C52 31E x H/W |
C52 35E x H/W |
C52 40E x H/W |
C5250E x H/W | C52 63E x H/W |
C52 80E x H/W |
-
