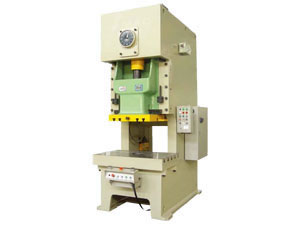

Presse hydraulique point unique

Presse hydraulique point unique

Caractéristiques principales de la presse hydraulique point unique
Bâti et soudé en acier, haute rigidité pour une faible déformation.
Le coulisseau est guidé par des glissières à grande précision, permettant l'extension de domaine d'usinage. Système d'embrayage et freinage pneumatique, faible bruit, bonne durabilité, sécurité fiable pour utilisateurs. Dispositif hydraulique de protection contre les surcharges.
Pour assurer le bon fonctionnement de la machine, un système de lubrification automatique.
Système de commande électrique PLC permettant un changement automatique des divers équipements préprogrammés, en fonction des besoins. Système d'arrêt automatique en cas de défaillance, commande de marche en réglage, déplacement unique et continu.
D'autres accessoires sont disponibles en cas de besoins spécifiques des utilisateurs.

Fiche technique de la presse hydraulique point unique

Modèles Données techniques Lots			11100		11101		11102		11103		11104		11105
			PSC-25		PSC-45		PSC-60		PSC-80		PSC-110		PSC-125
			L	S	L	S	L	S	L	S	L	S	L	S
Pression nominale		kN	250		450		600		800		1100		1250
Course nominale		mm	2.8		3.2		4		4.5		5		5
Avance		mm	80	50	100	70	120	80	140	90	160	100	160	100
Course	Variable	S.P.M	70- 100	80- 130	60- 90	70- 110	50- 80	60- 100	40- 75	50- 90	35- 70	45- 80	35- 65	45- 80
	simple	S.P.M	90	110	80	100	70	90	60	80	60	80	55	70
Hauteur max d'usinage		mm	250	265	270	285	300	320	320	345	350	380	370	400
Hauteur d'ajustage		mm	50		60		70		80		90		90
Profondeur de col de cygne		mm	210		225		270		290		350		370
Distance entre coudes		mm	450		500		560		590		680		710
Table	L-R	mm	700		810		870		1000		1090		1120
	F-B	mm	400		440		520		560		680		720
	Epais seur	mm	85		110		130		130		160		160
Taille d'ouverture de la table	Diam ètre	mm	100		150		150		150		160		160
Taille de coulisseau	L-R	mm	360		410		480		560		620		620
	F-B	mm	250		340		400		430		520		520
Queue de foret	Diam ètre	mm	40		50		50		60		70		70
	Profon deur	mm	60		60		60		80		80		80
Puissance de moteur vitesse unique		kW	3		5.5		5.5		7.5		11		11
Puissance de moteur vitesse variable		kW	3		5.5		7.5		7.5		11		15
Dimensions	F-B	mm	1350		1410		1650		1915		2200		2300
	L-R	mm	950		1080		1200		1385		1419		1480
	hauteur	mm	2160		2300		2570		2820		3190		3220
Poids		kg	3100		3850		5500		7500		9830		12000
Modèles antérieurs			JH21-25		JH21-45		JH21-60		JH21-80		JH21-110		JH21-125

Modèles Données techniques Lots			11106		11107		11108		11109		11110
			PSC-160		PSC-200		PSC-250		PSC-315		PSC-400
			L	S	L	S	L	S	L	S	L	S
Pression nominale		kN	1600		250		2500		3150		4000
Course nominale		mm	6		6		7		8		8
Avance		mm	180	110	200	130	220	150	250	180	250	180
Course	Variable	S.P.M	30-55	35-70	25-50	30-60	25-45	30-50	25-45		25-40
	simple	S.P.M	50	60	45	50	40	45	35		30
Hauteur max d'usinage		mm	400	435	450	485	500	535	550	585	550	585
Hauteur d'ajustage		mm	100		110		110		120		120
Profondeur de col de cygne		mm	390		430		450		480		480
Distance entre coudes		mm	720		900		950		1050		1050
Table	L-R	mm	1170		1390		1500		1700		1850
	F-B	mm	760		840		880		940		940
	Epaisseur	mm	165		200		200		200		200
Taille d'ouverture de la table	Diamètre	mm	180		200		250		250		250
Taille de coulisseau	L-R	mm	700		880		930		1000		1000
	F-B	mm	580		650		700		720		720
Queue de foret	Diamètre	mm	70		70		70		70		70
	Profondeur	mm	100		100		100		100		100
Puissance de moteur vitesse unique		kW	15		15		22		30		37
Puissance de moteur vitesse variable		kW	15		22		30		37		37
Dimensions	F-B	mm	2355		2690		2830		3400		3800
	L-R	mm	1515		1630		1750		1950		2200
	hauteur	mm	3250		3810		3930		4100		4300
Poids		kg	13800		20330		24000		34700		43000
Modèles antérieurs			JH21-160		JH21-200		JH21-250		JH21-315		JH21-400
