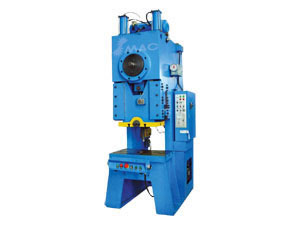

Presse col de cygne 1 bielle

Presse col de cygne 1 bielle

Caractéristiques principales de la presse col de cygne 1 bielle
Bâtie et soudée en acier, il est d'une grande rigidité pour faible déformation. Il peut assurer un usinage pour une charge lourde. Les courses sont réglables avec une boite de vitesse à 8 étapes. Embrayage frein à commande pneumatique, réduisant le bruit de nuisance et assurant la durabilité de la machine. La sécurité d'usinage fiable.
Dispositif hydraulique de protection contre les surcharges.
Pour assurer le bon fonctionnement de la machine, un système de lubrification automatique
Ajustage automatique pour aisance dans les exploitations (sauf pour 25T)
Système de commande électrique PLC permettant un changement automatique des divers équipements préprogrammés, en fonction des besoins.
Système d'arrêt automatique en cas de défaillance, commande de marche en réglage, déplacement unique et continu.
D'autres accessoires sont disponibles en cas de besoins spécifiques des utilisateurs.
Données pour mouvement de face

Fiche technique de la presse col de cygne 1 bielle
Unité: mm

	PSCS -16	PSCS -25A	PSCS -45A	PSCS -63A	PSCS -100A /125	PSCS -160A	PSCS -200	PSCS -250
1	8.3	10.4	11.5	12.5	14.6	16.5	18.7	22.9
2	24.7	30.9	34	37.1	43.3	49.5	55.6	68
3	40	50	55	60	70	80	90	110
4	53.5	67	73.7	80.4	93.8	107.2	120.6	147.4
5	64.7	80.9	89	97	113.3	129.4	145.6	178
6	73	91.3	100.4	109.6	127.8	146	164.3	200.9
7	78	97.8	107.6	117.4	136.9	156.5	176	215
8	80	100	110	120	140	160	180	220
Modèles antérieurs	JL21 -16	JL21 -25A	JL21 -45A	JL21 -63A	JL21 -100A /125	JL21 -160A	JL21 -200	JL21 -250

Spécifications Model Items			11201	11202	11203	11204	11205
			PSCS-16	PSCS-25A	PSCS-45A	PSCS-63A	PSCS-100A
Pression nominale		kN	160	250	450	630	1000
Course nominale		mm	3	3	4	4	5
Avance nominale		mm	8.3-80	10.5-100	11.5-110	12.5-120	14.6-140
Avance		S.P.M	85-140	70-120	60-100	50-80	45-65
Hauteur logement de matrice		mm	220	250	290	300	360
Hauteur d'ajustage		mm	50	50	70	80	90
Profondeur de col de cygne		mm	170	185	235	260	320
Distance entre coudes		mm	360	440	510	570	570
Table	L-R	mm	600	700	800	850	1000
	F-B	mm	320	350	450	500	630
	Epaisseur	mm	60	70	80	90	125
Taille d'ouverture de la table	Diamètre	mm	110	110	110	125	125
Taille de bielles	L-R	mm	400	460	500	600	700
	F-B	mm	240	270	300	350	400
Queue de foret	Diamètre	mm	30	40	50	50	60
	Profondeur	mm	50	60	60	60	80
Puissance de moteur vitesse unique		kw	2.2	2.2	5.5	5.5	7.5
Puissance de moteur vitesse		kw	2.2	3	5.5	7.5	11
Dimensions	F-B	mm	1050	1260	1330	1550	1760
	L-R	mm	780	980	1000	1145	1320
	Hauteur	mm	2100	2300	2650	2870	3080
Poids		kg	2500	3000	4200	6200	9200
Modèles antérieurs			JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-100A

Spécifications Model Items			11205 -1	11206	11207	11208	11209	11210
			PSCS -125	PSCS -160A	PSCS -200	PSCS -250	PSCS -315	PSCS -400
Pression nominale		kN	1250	1600	2000	2500	3150	4000
Course nominale		mm	5	6	7	8	8	8
Avance nominale		mm	15-140	16.5-160	18.7-180	21-220	250	250
Avance		S.P.M	42-60	35-55	30-50	30-45	25-40	25-35
Hauteur logement de matrice		mm	400	460	480	500	550	550
Hauteur d'ajustage		mm	90	100	100	120	120	120
Profondeur de col de cygne		mm	320	330	410	410	480	480
Distance entre coudes		mm	600	690	690	820	840	1000
Table	L-R	mm	1100	1200	1350	1400	1700	1850
	F-B	mm	630	650	800	800	940	940
	Epaisseur	mm	150	180	200	200	200	200
Taille d'ouverture de la table	Diamètre	mm	140	160	180	180	250	250
Taille de bielles	L-R	mm	700	760	900	950	1300	1300
	F-B	mm	400	450	570	620	720	720
Queue de foret	Diamètre	mm	60	70	70	70	75	75
	Profondeur	mm	80	80	80	100	100	100
Puissance de moteur vitesse unique		kw	11	11	15	22	30	37
Puissance de moteur vitesse		kw	15	15	22	30	37	37
Dimensions	F-B	mm	1860	1900	2650	2900	3500	3900
	L-R	mm	1400	1410	1500	1600	2250	2250
	Hauteur	mm	3150	3550	3950	4150	4250	4310
Poids		kg	10500	14300	21000	25000	34700	43000
Modèles antérieurs			JL21 -125	JL21 -160A	JL21 -200	JH21 -250	JL21 -315	JL21 -400
