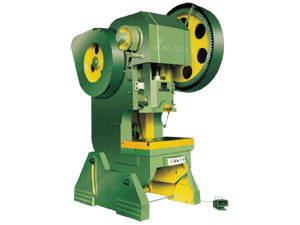

Presse à col de cygne à bâti inclinable

Presse à col de cygne à bâti inclinable

Le banc est en acier. La série MPW dispose d'un système d'avance ajustable.
Il est équipé d'un système pour déplacement avec précision des glissières.

Fiche technique de la presse à col de cygne à bâti inclinable:

Nom bres	Spécifications		Unit	11001	11002	11003	11004	11005	11006	11007	11008
				MP- 3.15	MP- 6.3	MP- 10	MP- 16	MP- 25	MP- 40	MP- 63	MP- 80
1	Pression nominale		KN	31.5	63	100	160	250	400	630	800
2	Avance		mm	25	35	45	55	65	80	100	120
3	Course		min-1	200	170	145	120	55	45	40	40
4	Hauteur max d'usinage		mm	90	120	100	180	200	265	310	300
5	Hauteur d'ajustage		mm	25	30	35	45	55	65	80	80
6	Distance entre coulisseau et guidage		mm	90	110	130	160	200	250	310	310
7	Dimension de la table de travail	De devant en arrière	mm	160	200	240	300	366	440	570	570
		De droite à gauche	mm	250	310	370	450	560	685	860	860
8	Dimension de coulisseau	De devant en arrière	mm	90	120	150	180	210	245	340	340
		De droite à gauche	mm	100	140	170	200	250	300	400	400
9	emboutissage	Diamètre	mm	25	25	30	40	40	50	50	50
		Profon deur	mm	40	55	55	60	70	70	80	80
10	Angle d'inclinaison		°	45	45	35	35	30	30	30	30
11	Moteur	Type		Y180 L-4	Y90 L-6	Y90 L-6	Y100 L-6	Y100 L-4	Y132 S-4	Y132 M-4	Y132 M-4
		Puiss ance	KW	0.55	0.75	1.1	1.5	2.2	5.5	7.5	7.5
12	Dimension totale	Long	mm	674	730	895	1130	1345	1685	1940	1940
		Largeur	mm	489	550	713	834	1150	1325	1502	1502
		Hauteur	mm	1323	1503	1653	1890	2130	2470	2870	2870
13	Poids		Kg	194	400	576	1055	1780	3540	5200	5500
Modèles antérieurs				J23- 3.15	J23- 6.3	J23- 10	J23- 16	J23- 25	J23- 40	J23- 63	J23- 80
