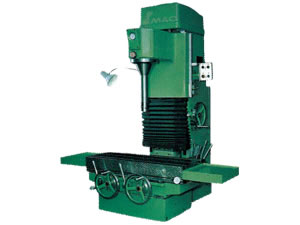

Aléseuse verticale

Aléseuse verticale
L'aléseuse verticale est principalement utilisée pour travailler l'intérieur d'un cylindre avec une capacité de perçage de haute précision
Caractéristiques de l'aléseuse verticale
La table dispose d'un dispositif de déplacement longitudinal et transversal. Elle est équipée d'un système d'avance rapide. Elle est aussi équipée d'un dispositif de mesure d'alésage. Elle peut être équipée d'un dispositif d'affichage numérique optionnel pour la course de la table.
Accessoires de l'aléseuse verticale
1. Broche universelle
2. Broche d'alésage 110
3. Broche d'alésage 75
4. Broche d'alésage 56
5. Broche d'alésage 45
6. Boite d'outil
7. Type de serrage en V
8. Serrage cylindrique rapide
9. Dispositif de mesurage d'alésage
10. Broche d'alésage 150
11. Broche universelle & fraise
12. Barre d'alésage 4#
13. Fraise porte chalumeau 250
Autres accessoires de l'aléseuse verticale
● Accessoires standard ▲ Accessoires optionnels

1

2

3

4

5

6

7

8

9

10

11

12

13

BC16A

▲

●

▲

▲

●

▲

T716

BC10B

▲

●

▲

▲

●

●

T7210B

BC20B

▲

▲

▲

▲

▲

●

▲

▲

●

●

●

T7220B

BC20C

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220C

BC20D

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220D

Fiche technique de l'aléseuse verticale:

Modèles Spécifications		14501	14502	14503	14504	14505
		BC20B	BC10A	BC16A	BC20D	BC20C
Diamètre max d'alésage	mm	200	100	165	200	200
Profondeur max	mm	500	325	410	500	500
Nombre de vitesses de broche		9	9	9	250	250
Plage de vitesses de broche	mm/rev	53-840	65-100	190-600	53-840	53-840
Nombre d'avances de broche	mm	4	4	4	9	9
Plage des avances de broche	mm	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20
Course de broche	mm	710	410	550	710	710
Distance entre broche et la ligne verticale de déplacement	mm	315	390	315	315	315
Dimension table	mm	500 x 1250	400 x 1000	500 x 1200	500 x 1250	500 x 1250
Corse longitudinale	mm	900	650	700	100	100
Course transversale	mm	100	100		160	160
Précision		IT7	IT7	IT7	IT7 IT8	IT7 IT8
Ovalisation	mm	0.0025	0.002	0.0025	0.005	0.005
Cylindricité	mm	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
Rugosité de surface	mm	Ra0.8	Ra0.8	Ra0.8	Ra0.8	Ra0.8
Dimension totale	mm	1580x 1250x 2340	1700x 1550x 1900	1860x 1500x 2230	1588x 2610x 2350	1588x 2610x 2350
Poids net/brut	kg	3300/3800	2000/2500	2500/3000	3500	3500
Modèles antérieurs		T7220B	T7210A	T716A	T7220D	T7220C
