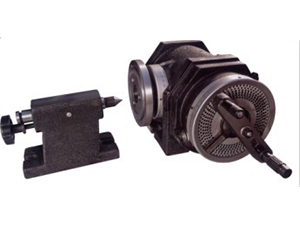

Poupée diviseur semi-universelle 312

La poupée diviseur semi-universelle 312 est un des attachements les plus importants d'une fraiseuse. Elle peut être utilisée pour un simple indexage, une division de cercle en parties égales et d'autres.

Le modèle 312 est disponible avec volant à droite
Accessoires:
Contre poupée
Centre
Plaque de division
Bride
Mandrin à trois mâchoires
Plateau diviseur (en option)

Articles/Spécifications	312100	312125	312160	312200
Hauteur de centre mm	100	125	160	200
Angle de pivotement de l'horizontal à la hausse	≤95°	≤95°	≤95°	≤95°
Angle de pivotement de la broche de l'horizontale vers le bas	≤5 °	≤5 °	≤5 °	≤5 °
Angle de rotation de la broche pour une révolution complète de la poignée de division	9°(niveau 540,1´chacun)	9°(niveau 540,1´chacun)	9°(niveau 540,1´chacun)	9°(niveau 540,1´chacun)
Lecture minimale du vernier	10´´	10´´	10´´	10´´
Rapport de roue sans fin	1:40	1:40	1:40	1:40
Alésage conique	MT3	MT4	MT4	MT4
Largeur de clé de localisation mm	14	18	18	18
Diamètre de cône court du nez de la broche pour un montage de bride mm	Φ41.275	Φ53.975	Φ53.975	Φ53.975
Nombre de trous sur la plaque de division:1ère plaque	24,25,28,30, 34,37,38,39, 41,42,43	24,25,28,30, 34,37,38,39, 41,42,43	24,25,28,30, 34,37,38,39, 41,42,43	24,25,28,30, 34,37,38,39, 41,42,43
Nombre de trous sur la plaque de division: 2e plaque	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51, 53,54,57,58, 59,62,66	46,47,49,51, 53,54,57,58, 59,62,66
Erreur d'indexation individuelle de la broche pour une révolution complète de la poignée de division	±45´´	±45´´	±45´´	±45´´
Erreur cumulée à 1/4 de la périphérie de la broche	±1´´	±1´´	±1´´	±1´´
Roulement maximum kg	100	130	130	130
Poids net kg	57	83.5	100	130
Poids brut kg	69	96	114	140
Dimensions hors tout mm	610*495*255	536*460*310	710*505*342	710*535*342
