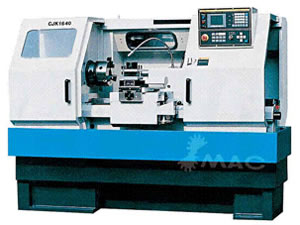

Description du tour à commande numérique
La série CJK1630/40/60 de tour à commande numérique est favorable pour usinage du pourtour ou alésage da la partie intérieure de pièces cylindriques et coniques. Elle peut biseauter le rebord ou dresser les deux faces d'une pièce. Elle permet aussi un travail de fraisage d'une rainure et de filetage.
Les avantages sont appréciés pour un usinage de finition précise. Elle est équipée d'une tourelle à 4 ou 6 positions selon les besoins des clients.
La sécurité des opérateurs ses spécialement étudiée.
Le système de commande numérique SINUMERIK 802S (PLC intégré), dispose de panneau d'exploitation et panneau de commande séparés avec un affichage de menu en anglais ou en chinois. (Example: DTM-5T, KND100T, FANUC-0TD, FANUC POWER MATE…

Fiche technique du tour à commande numérique

Articles		Unité	22905	22906	22907
			LNC1630	LNC1640	LNC1660
Capacité	Diamètre maximum sur le banc	mm	Φ410
	Diamètre au dessus de chariot	mm	Φ180
	Diamètre max de tournage	mm	Φ340
	Long max de pièce à travailler	mm	750	1000	1500
	Long max de tournage	mm	550	800	1300
Broches	Diamètre de broche	mm	Φ52
	Nez de broche (cam lock)		ISO 702/ ll No.6
	Vitesses de broche (pas)	rpm	8-2000 8steps
	Alésage de broche (Morse)		No. 6
	Etapes Boite à engrenage	KW	4
Fourreau	Diamètre fourreau	mm	Φ55
	Course de fourreau	mm	120
	Cône de fourreau		No.4
Tourelle	commande rapide X/Z	m/min	3/4
	Nombre de positions		4
	Dimension	mm	20 x 20
	X course	mm	200
	Z course	mm	550	800	1300
Autres	Pompe de refroidissement	KW	0.09
	Dimensions (L x l x H)	mm	1890 x 1260 x 2050	2140 x 1260 x 2050	2640 x 1260 x 2050
	Poids net	kg	1700/1500	2000/1800	2500/2300
Modèles antérieurs			CJK1630	CJK1640	CJK1660
