Ligne de fabrication de conduites à brides

Ligne de fabrication de conduites à bride
Numéros de brevet : 145015, 144369, 144444

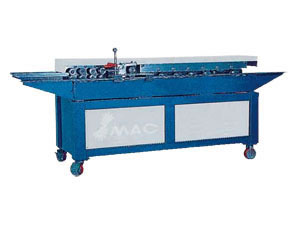

Cette machine de fabrication de conduites est adaptées à produire des conduites avec une grande section transversale. Elle se compose d'un cadre d'alimentation, d'une machine de formage principale et d'un dispositif de découpe qui comprend une rectifieuse et une cisaille hydraulique. La cisaille hydraulique peut effectuer une découpe fixe avec très peu de bavures à une vitesse de 6m/min au maximum.
Ces machines à conduites peuvent être classées en 4 sortes : T-20, T-30, T-35 et T-40. Les conduites fabriquées par ces machines sont dotées des angles correspondants, soit T-20DC, T-30DC et T-40DC.
Notre machine de production de conduites à bride TDC peut produire toutes les conduites conformes au Standard DW144. Par ailleurs, toutes les conduites qu'elle produit ont déjà passées le test de pression HVAC PW/TMI (1987), un test spécial sur l'intensité et l'étanchéité des conduites.
Les coudes avec brides de ces conduites nécessitent une scie circulaire ordinaire pour la découpe. Les deux côtés de la bride doivent être coupés selon une longueur de 30mm plus courte que la dimension hors tout de la conduite. Les brides doivent être coupées sur la direction indiquée pour les préserver des dégâts de découpe. Si des bavures sont présentent dans les brides après la découpe, vous devez les enlever avant l'assemblage.
Insérez quatre articulations dans les extrémités de la bride. Assurez vous que toutes les articulations sont entièrement insérées dans les brides. Complétez tout le cadre par fixer les angles.
Vous devez battre les brides uniment pour les rendre plates avant l'installation.
Les brides peuvent être connectées aux conduites par des méthodes diverses, telles que la soudure par points et l'assemblage à rivet. La distance des angles ne doit pas surpasser 50mm.
Quand le cadre est fixé avec succès, nous vous conseillions d'utiliser une pâte d'étanchéité sur l'intérieur et l'extérieur de la bride, ainsi que les pièces d'angle qui rencontrent la conduite.

Résultats de test DW/TMI :

Articles	Haute pression Classe 'C'					Pression moyenne Classe 'B'
Référence	J2	J3	J4	J5	J6	J4	J5
T-20	√
T-30		√	√			√	√*
T-35		√	√			√	√*
T-40				√*	√*

* Une traverse additionnelle est nécessaire.

	Modèle	Forme	Capacité (mm)	Moteur(mm)	Poids (kg)	Moteur
12324	T-20	a=20	0.8	3	2000	2800x6000x1150
12325	T-30	a=30	1	3	2200	3000x600x1150
12326	T-40	a=40	1.2	4	3000	3200x600x1200
12327	T-35	a=35	1	3	3000	3200x6000x1200

	Modèle	Nom	Capacité (mm)	Taille de «a»	Forme
12328	T-20DC	Angle de conduite	2.5	a=95
12329	T-30DC	Angle de conduite	3	a=105
12330	T-40DC	Angle de conduite	3.5	a=123
12331	LT-30	Angle de conduite	3	a=105
12332	T-35DC	Angle de conduite	3	a=106
12333	BC-10	Etrier de conduite	5
