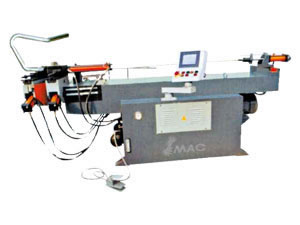

Cintreuse mono tête

Cintreuse mono tête

Cintreuse mono tête

Caractéristiques de la cintreuse mono tête
Il est équipé d'un système de contrôle spécial de norme internationale. Il permet un usinage stable et fiable. Il dispose d'un système de commande manuelle, au centimètre près pour une précision de travail, changement automatique de programme. Il est adapté pour la production par lot et à grande vitesse.

Caractéristiques de la cintreuse à commande numérique
Type économique :

(1) II dispose d'un axe Y (placement de matériel), axe B (rotation de la tête de pliage), axe C (pliage de tube), les trois axes sont entraînées électriquement par un servomoteur
(2) Axe C (pliage de tube) de type à servomoteur
(3) De vitesse rapide et une bonne précision d'usinage, il est adapté pour production des petits éléments à base de tube métallique, comme les pièces automobiles ou les appareils de climatisation.

Caractéristiques de la cintreuse à commande numérique
Type économique

(1) II dispose d'un axe Y (placement de matériel), axe B (rotation de la tête de pliage), axe C (pliage de tube), les trois axes sont entraînées électriquement par un servomoteur
Il est dote d'un dispositif de changement automatique de tête de pliage.
(2) De vitesse rapide et une bonne précision d'usinage, il est adapté pour fabrication par lot des produits comme : meubles, équipements sportifs, kits pour les châssis automobiles ou pour avion.

Fiche technique de la cintreuse à commande numérique :

Type standard 28B 38B 42B 50B 60B 63B 76B 89B
Type CNC 28NC 38NC 42NC 50NC 60NC 63NC 76NC 89NC
Type CNC 28CNC 38CNC 42CNC 50CNC 60CNC 63CNC 76CNC 89CNC
Capacité de pliage max mm F28 x 2 F38 x 2 F42 x 2 F50 x 2 F60 x 2 F63 x 5 F76 x 5 F89 x 5
Rayon d'arrondi mm 28-180 30-200 30-250 35-250 35-300 40-300 60-350 60-400
Angle de pliage ° 0-190° 0-190° 0-190° 0-190° 0-190° 0-190° 0-190° 0-190°
Distance effective (mm) normal 18000 25000 28000 28000 28000 30000 35000 40000
NC/CNC 1600 2000 2000 2000 2000 2000 2800 2800
Moteur de la pompe à huile KW 3.2 4 4 5.5 5.5 7.5 7.5 11
Pression max kg/cn 150 150 150 150 150 150 150 150
Longueur Normal 350 350 450 450 500 550 550 600
NC/CNC 320 420 450 450 450 500 550 650
Largeur cm 65 80 80 80 80 80 110 110
Hauteur cm 130 130 130 130 130 130 135 135
Poids (kg) Normal 1200 1800 1500 2000 1800 2200 1800 2500 2500 2800 3000 3500 3500 4000 4500 5000
NC/CNC 1800 2000 2200 2500 2800 3500 4000 5000

Type standard 100B 114B 120B 129B 159B 168B
Type CNC 100NC 114NC 120NC 129NC
Type CNC 100CNC 114CNC 120CNC 129CNC
Capacité de pliage max mm 100x5 114x5 120x5 129x5 159x8 168x8
Rayon d'arrondi mm 60-450 80-500 80-500 80-550 100-600 100-650
Angle de pliage ° 0-190° 0-190° 0-190° 0-190° 0-190° 0-190°
Distance effective (mm) normal 4000 4200 4200 4500 7000 7500
NC/CNC 2800 2800 2800 2800
Moteur de la pompe à huile KW 11 15 15 15 22 22
Pression max kg/cn 150 150 150 150 150 150
Longueur Normal 600 650 650 700 1000 1000
NC/CNC 650 700 700 800
Largeur cm 110 110 110 110 140 140
Hauteur cm 135 135 135 135 180 180
Poids (kg) Normal 5000 5500 5500 5800 5800 6000 6800 7200 10000 1200
NC/CNC 5500 5800 6000 7200
