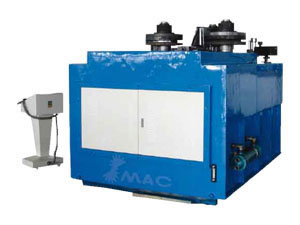

Cintreuse de profilés

Cintreuse de profilés

Caractéristiques de la cintreuse de profilés
Ne dérape pas facilement grâce aux trois rouleaux d'entraînement électrique et peut cintrer des matériaux à fine épaisseur.
Peut être alimenté deux cotés.
Deux supports avec dispositif d'un arrêt immédiat, rendent un usinage facile.
Réalisation de formes de courbes, arcs et flèches.
Traitement de différents profils, comme les aciers cornier, plat, rond et d'autres.

Spécification technique de la cintreuse de profilés:

		12201	12202	12203	12204	12205	12206
Modèles		RR50	RR75	RR89	RR100	RR115	RR159
Section modulaire max. (cm3)		6	23	35	53	59	119
Vitesse de cintrage (m/min)		6	5
Force de pliage (MPa)		ds=250
Profilé en tube rond	Max. OD	42	76	89	89	114	159
	Epaisseur max	4	4.5	5	8	5	5
	Diamètre minimal de cintrage	500	900	1100	1100	1250	1800
Tige d'acier rond	Max. OD	30	50	55	65	70	85
	Diamètre minimal de cintrage	450	600	600	800	1000	1100
Profilé en tube carré	max. section	45	70	80	90	90	100
	Epaisseur max	3	4	5	6	8	8
	Diamètre minimal de cintrage	800	1100	1200	1500	1500	1600
Profilé en tube carré, pliage facile	Max. section	45	75	85	100	100	120
	Epaisseur max	12	16	18	20	22	30
	Diamètre minimal de cintrage a	500	750	800	1000	1200	1400
Profilé en tube plat, pliage dur	Max. section	70	100	120	150	180	200
	Epaisseur max	18	25	30	35	35	45
	Diamètre minimal de cintrage	650	850	900	1200	1400	1600
Acier cornier, courbure interne	Max. section	40 x5	70 x8	80 x8	90 x10	100 x10	120 x12
	Diamètre minimal de cintrage	800	1000	1200	1500	2000	2400
	Min. section	20x5	30x3	35x3	36x5	38x4	40x5
	Diamètre minimal de cintrage	800	1000	1200	1700	2100	2500
Acier cornier, courbure externe	Max. section	50 x5	80 x8	90 x10	100 x10	120 x12	140 x16
	Diamètre minimal de cintrage	800	1000	1100	1300	1600	1800
	Min. section	20 x5	30 x3	35 x3	36 x5	38 x4	40 x5
	Diamètre minimal de cintrage	800	1000	1500	1700	2100	2500
Acier en U, courbure interne	Modèles	8	12	16	20	25	28
	Diamètre minimal de cintrage	700	900	1000	1200	1500	1800
Acier en U, courbure externe	Modèles	8	12	16	20	25	28
	Diamètre minimal de cintrage	700	900	1000	1200	1500	1800

		11210	11211	11212	11213	11214
Modèles		RR168	RR180	RR219	RR245	RR280
Section modulaire max. (cm3)		158	205	356	450	562
Vitesse de cintrage (m/min)		4
Force de pliage (MPa)		ds=250
Profilé en tube rond	Max. OD	168	219	245	273	273
	Epaisseur max	8	8	8	8	8
	Diamètre minimal de cintrage	2000	2600	3000	3500	3500
Tige d'acier rond	Max. OD	105	120	135	145	145
	Diamètre minimal de cintrage	1300	1350	1800	2000	2000
Profilé en tube carré	max. section	140	160	180	200	200
	Epaisseur max	10	12	12	12	12
	Diamètre minimal de cintrage	2500	3000	3500	3500	3500
Profilé en tube carré, pliage facile	Max. section	140	160	180	200	200
	Epaisseur max	40	50	50	50	50
	Diamètre minimal de cintrage a	1800	2000	2200	2400	2400
Profilé en tube plat, pliage dur	Max. section	300	350	350	400	400
	Epaisseur max	50	60	70	70	70
	Diamètre minimal de cintrage	2000	2200	2500	3000	3000
Acier cornier, courbure interne	Max. section	150 x16	160 x16	180 x14	200 x18	200 x18
	Diamètre minimal de cintrage	2600	2600	3600	3600	3600
	Min. section	50x6	60x6	70x6	75x6	75x6
	Diamètre minimal de cintrage	2800	2800	4000	4000	4000
Acier cornier, courbure externe	Max. section	160 x16	180 x14	200 x18	200 x24	200 x24
	Diamètre minimal de cintrage	2200	2500	3600	3600	3600
	Min. section	50 x6	60 x6	70 x6	75 x6	75 x6
	Diamètre minimal de cintrage	2800	2800	4000	4000	4000
Acier en U, courbure interne	Modèles	32	36	40	45	45
	Diamètre minimal de cintrage	2500	2500	3000	3000	3000
Acier en U, courbure externe	Modèles	32	36	40	45	45
	Diamètre minimal de cintrage	2500	2500	3000	3000	3000
