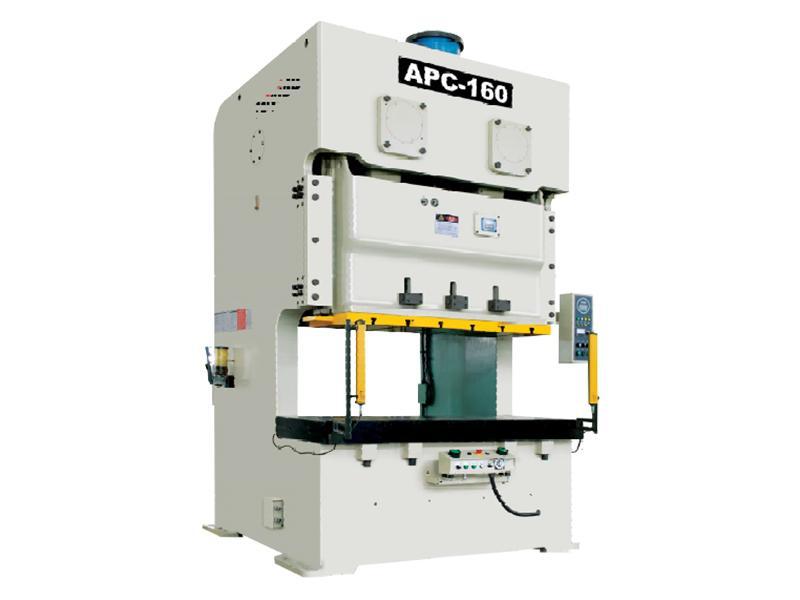

Presse d’emboutissage de précision APC 110-200 tonnes
- La presse d’emboutissage de précision APC 110-200 tonnes a été construite à l’aide d’une structure d’acier résistante et d’une plaque en acier soudé de qualité supérieure. Nous éliminons la contrainte interne du matériau pour assurer une précision stable et une fiabilité remarquable.
- Le centre machine-outil pour l’usinage du métal et celui de la transmission sont disposés dans un même endroit dans un but d’optimisation de la précision et de la stabilité.
- Notre société a adopté deux équilibreurs symétriques pour garantir la stabilité de l’exploitation.
- Le système d’ajustement de la hauteur d’outil fermé offre une précision atteignant jusqu’à 0,1 mm. Notre presse à emboutir de précision présente une opération pratique, fiable et sécuritaire.
- L’essieu plié, le système d’engrenage et la bielle, soumis à un processus de rectification et d’anodisation, se caractérisent par une grande résistance à l’abrasion et une durabilité supérieure.
- La presse d’emboutissage de précision intègre un embrayage et un frein fiable et très sensible, une électrovanne double d’excellente qualité et une unité optimisée de protection contre la surcharge. Toutes ces fonctions garantissent la haute précision et la sécurité exceptionnelle du démarrage et de l’arrêt du coulisseau.
- Adoptant des engrenages de haute précision, notre presse de haute performance ne fait pratiquement pas de bruit pendant l’exploitation.
| Nom | Modèle | ||
| Type | Type V | Type H | |
| Capacité | Tonne | 110 | |
| Point de tonnage nominal | mm | 5 | 3 |
| Course | mm | 180 | 110 |
| Vitesse stable | s.p.m | 35-65 | 50-100 |
| Hauteur max d'outil fermé | mm | 400 | 435 |
| Ajustement du coulisseau | mm | 100 | |
| Plateau mobile | mm | 1800 × 650 ×130 | |
| Glissement du coulisseau | mm | 1400 × 500 × 70 | |
| Moteur principal | kW | 11 | |
| Poids de la presse | Tonne | 14.2 | |
| Pression d'air | kg/cm2 | 5 | |
| Norme de précision de la presse | JIS(CNS) Classe 1 | ||
| Capacité du coussin élastique | Deux plaques & Deux cylindres | ||
| Capacité | Tonne | 3.6 × 2 | |
| Pression d'air | kg/cm2 | 6.5 | |
| Course | mm | 70 | |
| Dimensions de la pièce à usiner | mm2 | 350 × 235 × 2 | |
| Nom | Modèle | ||
| Type | Type V | Type H | |
| Capacité | Tonne | 160 | |
| Point de tonnage nominal | mm | 6 | 3 |
| Course | mm | 200 | 130 |
| Vitesse stable | s.p.m | 30-55 | 40-85 |
| Hauteur max d'outil fermé | mm | 450 | 485 |
| Ajustement du coulisseau | mm | 100 | |
| Plateau mobile | mm | 2000 × 760 × 150 | |
| Glissement du coulisseau | mm | 1600 × 550 × 70 | |
| Moteur principal | kW | 15 | |
| Poids de la presse | Tonne | 20 | |
| Pression d'air | kg/cm2 | 5 | |
| Norme de précision de la presse | JIS(CNS) Classe 1 | ||
| Capacité du coussin élastique | Deux plaques & Deux cylindres | ||
| Capacité | Tonne | 6.3 × 2 | |
| Pression d'air | kg/cm2 | 7.2 | |
| Course | mm | 70 | |
| Dimensions de la pièce à usiner | mm2 | 410 × 260 × 2 | |
| Nom | Modèle | ||
| Type | Type V | Type H | |
| Capacité | Tonne | 200 | |
| Point de tonnage nominal | mm | 6 | 3 |
| Course | mm | 250 | 150 |
| Vitesse stable | s.p.m | 25-45 | 35-70 |
| Hauteur max d'outil fermé | mm | 500 | 550 |
| Ajustement du coulisseau | mm | 120 | |
| Plateau mobile | mm | 2400 × 840 × 170 | |
| Glissement du coulisseau | mm | 1850 × 650 × 95 | |
| Moteur principal | kW | 18.5 | |
| Poids de la presse | Tonne | 27.5 | |
| Pression d'air | kg/cm2 | 5 | |
| Norme de précision de la presse | JIS(CNS) Classe 1 | ||
| Capacité du coussin élastique | Deux plaques & Deux cylindres | ||
| Capacité | Tonne | 10 × 2 | |
| Pression d'air | kg/cm2 | 6..75 | |
| Course | mm | 80 | |
| Dimensions de la pièce à usiner | mm2 | 540 × 350 × 2 | |
| Nom | Modèle | ||
| Type | Type V | Type H | |
| Capacité | Tonne | 250 | |
| Point de tonnage nominal | mm | 7 | 3.5 |
| Course | mm | 280 | 170 |
| Vitesse stable | s.p.m | 20-35 | 30-60 |
| Hauteur max d'outil fermé | mm | 550 | 605 |
| Ajustement du coulisseau | mm | 120 | |
| Plateau mobile | mm | 2700 × 900 × 170 | |
| Glissement du coulisseau | mm | 2100 × 700 × 95 | |
| Moteur principal | kW | 22 | |
| Poids de la presse | Tonnes | 45.5 | |
| Pression d'air | kg/cm2 | 5 | |
| Norme de précision de la presse | JIS(CNS) Classe 1 | ||
| Capacité du coussin élastique | Deux plaques & Deux cylindres | ||
| Capacité | Ton | 14 × 2 | |
| Pression d'air | kg/cm2 | 9 | |
| Course | mm | 100 | |
| Dimensions de la pièce à usiner | mm2 | 640 × 470 × 2 | |

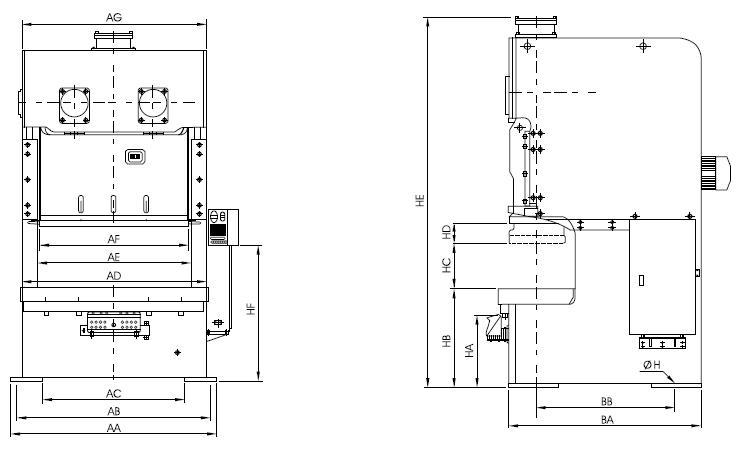

| Spécifications | ||||||||
| Type | Type V | Type H | Type V | Type H | Type V | Type H | Type V | Type H |
| AA | 2000 | 2200 | 2620 | 3000 | ||||
| AB | 1900 | 2080 | 2460 | 2800 | ||||
| AC | 1360 | 1520 | 1820 | 2200 | ||||
| AD | 1800 | 2000 | 2400 | 2700 | ||||
| AE | 1510 | 1660 | 1990 | 2220 | ||||
| AF | 1400 | 1600 | 1850 | 2100 | ||||
| AG | 1780 | 1980 | 2320 | 2590 | ||||
| BA | 1745 | 1940 | 2235 | 2545 | ||||
| BB | 1295 | 1380 | 1885 | 2195 | ||||
| BC | 650 | 760 | 840 | 900 | ||||
| BD | 330 | 385 | 425 | 455 | ||||
| BE | 500 | 550 | 650 | 700 | ||||
| HA | (630) | (730) | (790) | (820) | ||||
| HB | 830 | 865 | 990 | 1025 | 1070 | 1120 | 1100 | 1155 |
| HC | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 |
| HD | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 |
| HE | 3059 | 3709 | 3849 | 4304 | ||||
| HF | 1240 | 1440 | 1570 | 1680 | ||||
| Φh | Φ35 | Φ47 | Φ54 | Φ54 | ||||
| Embrayage & frein sec de haute performance | Embrayage & frein humide de haute performance | |
| Système d'exploitation standard de Kinston | Coussin élastique | |
| Sélection de mode opérationnel/arrêt/graduellement | Moteur Vs | |
| Une course sécuritaire/continue | Dispositif à écran tactile | |
| Protecteur de surcharge hydraulique | Rideau lumineux de sécurité | |
| Dispositif de sécurité anti-écrasement | Décocheuse à coulisse | |
| Electrovanne double | Inverseur du moteur principal | |
| Détecteur de défaillance d'alimentation | Commutateur au pied | |
| Dispositif d'ajustement motorisé du coulisseau | Dispositif de sécurité avec prise | |
| Indicateur numérique de hauteur (unité 0,1 mm) | Unité de poussée portable 2 mains | |
| Pompe motorisée pour graissage | Onduleur | |
| Compteur total, 6 chiffres | Support anti-vibration | |
| Compteur préréglé, 6 chiffres | Système de changement de matrice rapide | |
| Compteur de maintenance, 4 chiffres | Dispositif de serrage supérieur | |
| Compteur de vie, 6 chiffres | Dispositif de serrage inférieur | |
| Commutateur électronique rotatif à cames (6 canaux de secours) | Releveur à matrice | |
| Ejecteur pneumatique, un canal 1/2" | Bras à matrice | |
| Réceptacle à source d'air, deux canaux 1/2" | Boulons de scellement & Plaques de base | |
| Circuit de détection de défaillance d'alimentation | Dispositif d'alimentation automatique | |
| Réceptacle d'alimentation (disponible seulement pour le câblage de source d'alimentation 110 V monophasée de l'utilisateur) | Chargeur Redresseur NC c/w Dérouleur (3 en 1) | |
| Chargeur à rouleau NC | ||
| Redresseur c/w Dérouleur (2 en 1) | ||
| Redresseur | ||
