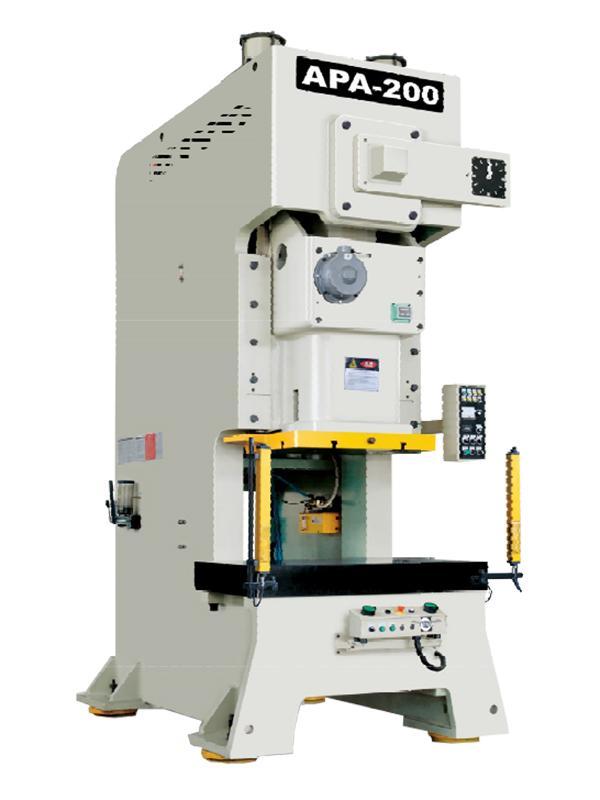

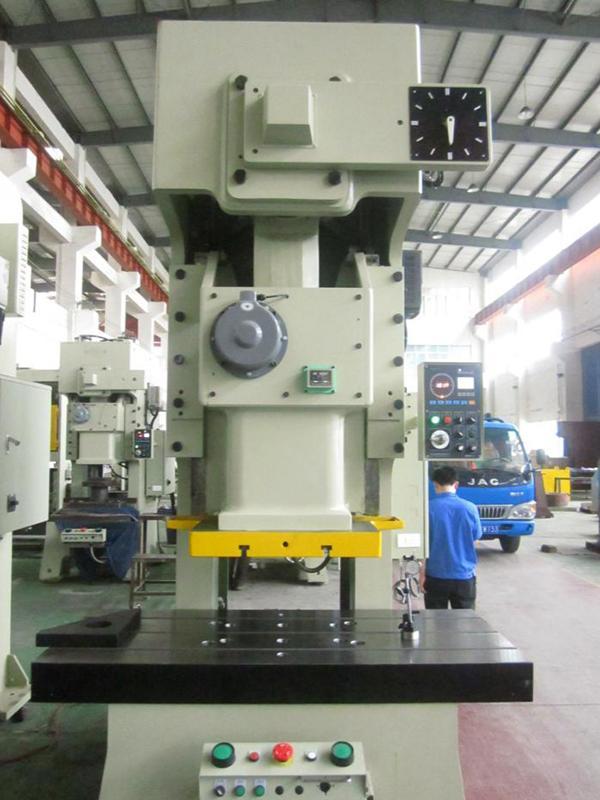

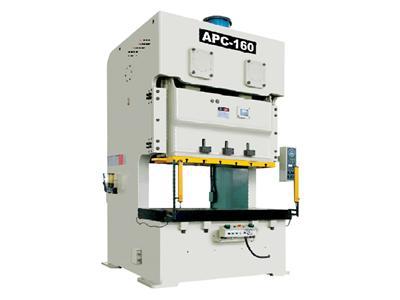

Presse d’emboutissage de précision APA 15-260 tonnes
Presse d’emboutissage de précision APA 15-260 tonnes
Caractéristiques
La presse d’emboutissage de précision APA 15-260 tonnes a été fabriquée à l’aide de structure d’acier de haute résistance et de plaque en acier soudé de haute qualité. Nous éliminons la contrainte interne du matériau pour aboutir à une grande précision et une fiabilité remarquable.
Le centre machine-outil pour l’usinage du métal et celui de la transmission sont disposés dans un même endroit dans un but d’optimisation de la précision et de la stabilité.
Nous adoptons deux équilibreurs symétriques pour garantir la stabilité de l’opération.
Le système d’ajustement de la hauteur d’outil fermé offre une précision atteignant jusqu’à 0,1 mm. Notre presse d’emboutissage de précision présente une fiabilité et une stabilité exceptionnelle.
L’essieu plié, l’engrenage et la bielle, soumis à un processus de rectification et d’anodisation, se caractérisent par une grande résistance à l’abrasion et une haute durabilité.
Notre presse à emboutir intègre un embrayage et un frein fiable et très sensible, une électrovanne double d’excellente qualité et une unité de protection contre la surcharge. Toutes ces fonctions garantissent la haute précision et sécurité du démarrage et de l’arrêt du coulisseau.
Spécifications techniques
Nom
Modèle
APA-15
Type
Type V
Capacité
Tonne
15

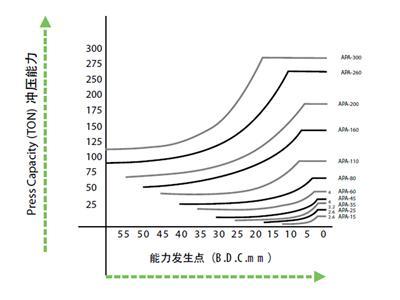

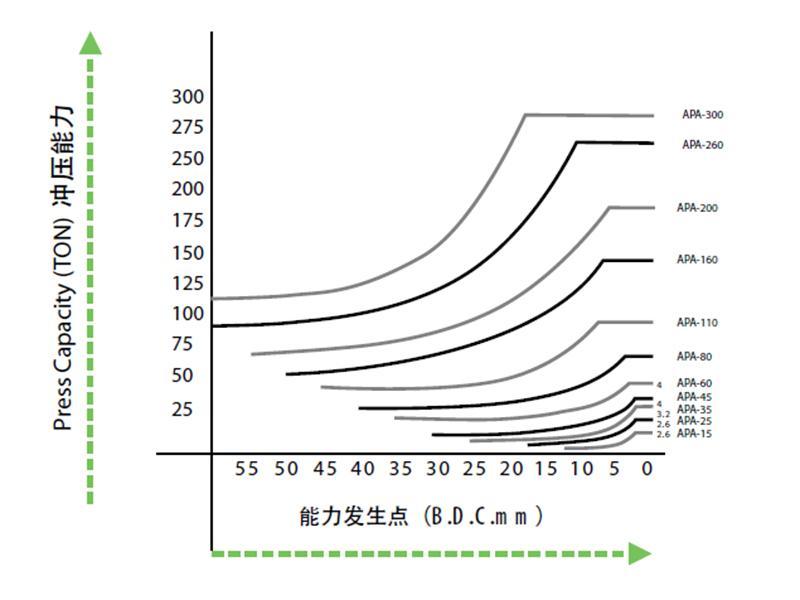

Point de tonnage nominal
mm
1

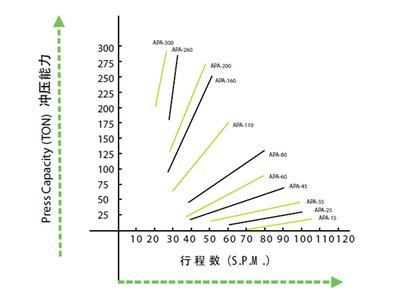

Course par minute
Plage de vitesse
s.p.m
120-180
Vitesse stable
s.p.m
130
Course
mm
60
Hauteur outil fermé
mm
200
Ajustement du coulisseau
mm
50
Glissement du coulisseau
mm
300×220×50
Plateau mobile
mm
680×300×70
Trou d'alésage
mm
38.1
Moteur principal
kw
2.2
Dispositif d'ajustement du coulisseau
HP
Opération manuelle
Pression d'air
kg/cm2
6
Norme de précision de la presse
GB(JIS) Classe 1
Dimensions de la presse
mm
1236×830×1920
Poids de la presse
Tonne
1.8
Nom
Modèle
APA-25A
Type
Tonne
Type V
Capacité
25
Point de tonnage nominal
mm
3.2
Course par minute
Plage de vitesse
s.p.m
60-140
Vitesse stable
s.p.m
110
Course
mm
80
Hauteur outil fermé
mm
195
Ajustement du coulisseau
mm
50
Glissement du coulisseau
mm
300×220×50
Plateau mobile
mm
680×300×70
Trou d'alésage
mm
38.1
Moteur principal
kw
3.7
Dispositif d'ajustement du coulisseau
HP
Opération manuelle
Pression d'air
kg/cm2
6
Norme de précision de la presse
GB(JIS) Classe 1
Dimensions de la presse
mm
1280×850×2200
Poids de la presse
Tonne
2.1
Capacité du coussin élastique
Tonne
-
Course du coussin élastique
mm
-
Zone efficace du coussin élastique
mm2
-
Nom
Modèle
APA-25
Type
Type V
Type H
Capacité
Tonne
25
Point de tonnage nominal
mm
3.2
1.6
Course par minute
Plage de vitesse
s.p.m
60-140
130-200
Vitesse stable
s.p.m
110
Course
mm
70
30
Hauteur outil fermé
mm
195
215
Ajustement du coulisseau
mm
50
Glissement du coulisseau
mm
300×220×50
Plateau mobile
mm
680×300×70
Trou d'alésage
mm
38.1
Moteur principal
kw
3.7
Dispositif d'ajustement du coulisseau
HP
Opération manuelle
Pression d'air
kg/cm2
6
Norme de précision de la presse
GB(JIS) Classe 1
Dimensions de la presse
mm
1280×850×2200
Poids de la presse
Tonne
2.1
Nom
Modèle
APA-35
Type
Type V
Type H
Capacité
Tonne
35
Point de tonnage nominal
mm
3.2
1.6
Course par minute
Plage de vitesse
s.p.m
40-120
110-180
Vitesse stable
s.p.m
85
Course
mm
70
40
Hauteur outil fermé
mm
220
235
Ajustement du coulisseau
mm
55
Glissement du coulisseau
mm
360×250×50
Plateau mobile
mm
800×400×70
Trou d'alésage
mm
38.1
Moteur principal
kw
3.7
Dispositif d'ajustement du coulisseau
HP
Opération manuelle
Pression d'air
kg/cm2
6
Norme de précision de la presse
GB(JIS) Classe 1
Dimensions de la presse
mm
1380×900×2400
Poids de la presse
Tonne
3
Capacité du coussin élastique
Tonne
2.3
Course du coussin élastique
mm
50
Zone efficace du coussin élastique
mm2
300×230
Nom
Modèle
APA-45
Type
Type V
Type H
Capacité
Tonne
45
Point de tonnage nominal
mm
3.2
1.6
Course par minute
Plage de vitesse
s.p.m
40-100
100-150
Vitesse stable
s.p.m
75
Course
mm
80
50
Hauteur outil fermé
mm
250
265
Ajustement du coulisseau
mm
60
Glissement du coulisseau
mm
400×300×60
Plateau mobile
mm
850×440×80
Trou d'alésage
mm
38.1
Moteur principal
kw
5.5
Dispositif d'ajustement du coulisseau
HP
Opération manuelle
Pression d'air
kg/cm2
6
Norme de précision de la presse
GB(JIS) Classe 1
Dimensions de la presse
mm
1600×950×2500
Poids de la presse
Tonne
3.8
Capacité du coussin élastique
Tonne
2.3
Course du coussin élastique
mm
50
Zone efficace du coussin élastique
mm2
300×230
Name
Type
APA-60
APA-80
APA-110
APA-160
APA-200
APA-260
Type
Type V
Type H
Type V
Type H
Type V
Type H
Type V
Type H
Type V
Type H
Type V
Type H
Capacité
Tonne
60
80
110
160
200
260
Point de tonnage nominal
mm
4
2
4
2
6
3
6
3
6
3
7
3.5
Course par minute
Plage de vitesse
s.p.m
35 - 90
80 - 120
35 - 80
80 - 120
30 - 60
60 - 90
20 - 50
40 - 70
20 - 50
50 - 70
20 - 40
40 - 50
Vitesse stable
s.p.m
65
65
50
35
35
30
Course
mm
120
60
150
70
180
80
200
90
200
100
250
150
Hauteur outil fermé
mm
310
340
340
380
360
410
460
510
460
510
500
550
Ajustement du coulisseau
mm
75
80
80
100
110
120
Glissement du coulisseau
mm
500×360×70
560×420×70
650×470×80
700×550×90
850×630×90
950×700×100
Plateau mobile
mm
900×500×80
1000×550×90
1150×600×110
1250×800×140
1400×820×160
1500×840×180
Trou d'alésage
mm
50
50
50
65
65
65
Moteur principal
kw
5.5
7.5
11
15
18
22
Dispositif d'ajustement du coulisseau
HP
Opération manuelle
Pression d'air
kg/cm2
6
6
6
6
6
6
Norme de précision de la presse
GB(JIS) Classe 1
GB(JIS) Classe 1
GB(JIS) Classe 1
GB(JIS) Classe 1
GB(JIS) Classe 1
GB(JIS) Classe 1
Dimensions de la presse
mm
1600×1000×2800
1800×1180×2800
1900×1300×3200
2300×1400×3800
2615×1690×4075
2780×1850×4470
Poids de la presse
Tonne
5.6
6.5
9.6
16
23
32
Capacité du coussin élastique
Tonne
3.6
3.6
6.3
10
14
14
Course du coussin élastique
mm
70
70
80
80
100
100
Zone efficace du coussin élastique
mm2
350×300
450×310
500×350
650×420
710×480
810×480

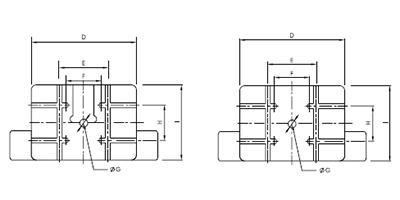

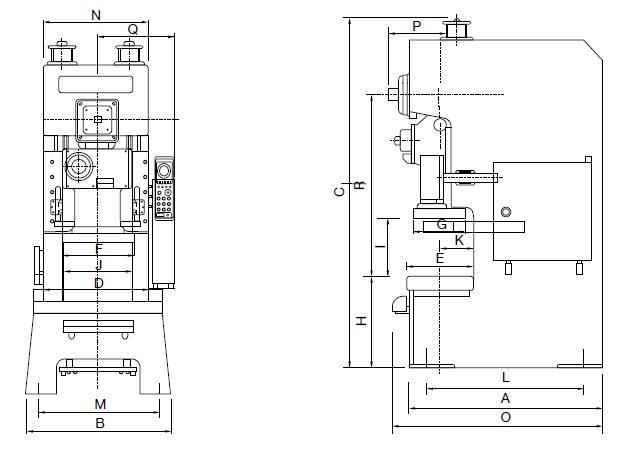

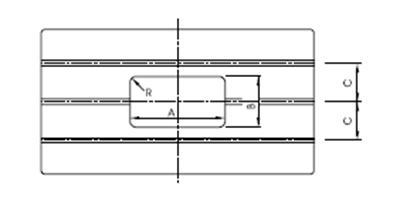

Dimension hors-tout
Spécifications
APA-25
APA-35
APA-45
APA-60
APA-80
APA-110A
APA-160
APA-200
APA-260
A
1100
1200
1400
1420
1595
1720
2140
1440
2605
B
840
900
950
1000
1170
1290
1390
1690
1850
C
2135
2345
2245
2780
2980
3195
3670
4075
4470
D
680
800
850
900
1000
1150
1250
1400
1500
E
300
400
440
500
550
600
800
820
840
F
470
520
560
700
770
910
990
1130
1130
G
250
285
340
400
420
470
550
630
700
H
800
790
800
795
840
840
910
1030
1030
I
260
290
320
420
480
530
650
650
750
J
444
488
502
526
534
616
660
790
900
K
160
205
225
255
280
305
405
415
430
L
980
1040
1170
1180
1310
1420
1760
2040
2005
M
700
800
810
890
980
1100
1200
1400
1560
N
540
620
670
720
780
920
1000
1160
1300
O
1275
1375
1575
1595
1770
1895
1895
2615
2780
P
278
278
313
333
448
488
545
593
688
Q
447
560
585
610
620
685
725
805
875
R
935
1073
1130
1378
1506
1650
1960
2188
2460
Configuration
Standard
Optionnel
Protecteur de surcharge hydraulique
Onduleur
Dispositif d'ajustement manuel du coulisseau (TP en dessous de 60)
Embrayage & frein humide de haute performance
Dispositif d'ajustement du coulisseau (TP au-dessus de 60)

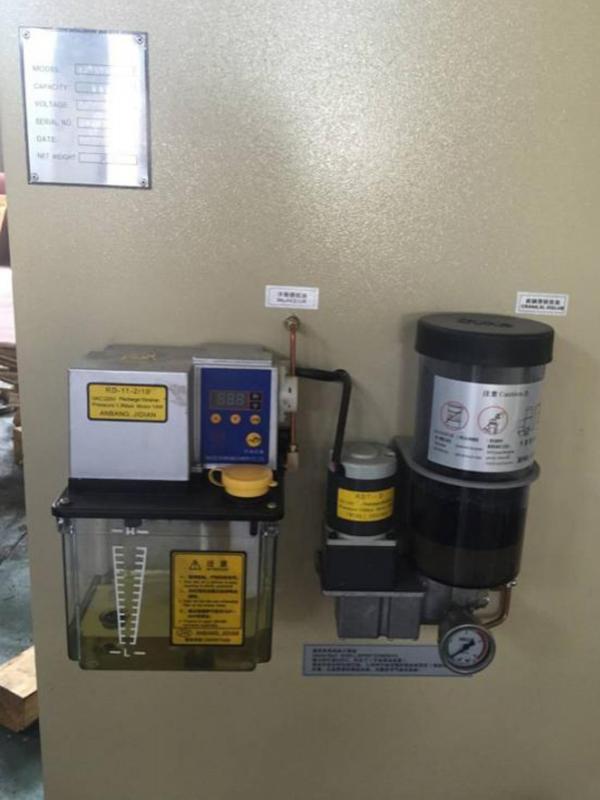

Système de lubrification électrique automatique
Indicateur mécanique de hauteur (TP en dessous de 60)
Dispositif à coussin élastique pneumatique
Indicateur électrique de hauteur (TP au-dessus de 60)
Commutateur au pied
Dispositif d'équilibrage
Système de changement de matrice rapide (Releveur, Dispositif de serrage et Bras à matrice)
Table coulissante
Table à plateau mobile
